Виды и классификации пластинчатых теплообменных аппаратов
Данная статья представляет собой полный инженерный гид по выбору оборудования на основе его конструктивной классификации. Понимание того, какие виды пластинчатых теплообменников существуют, как они работают и для каких сред предназначены, — это фундаментальная база для грамотного проектирования. Правильно подобранный тип аппарата напрямую влияет на итоговую энергоэффективность предприятия, стабильность технологических процессов и стоимость дальнейшей эксплуатации всей инженерной системы.
Что такое пластинчатый теплообменник: описание и назначение
Пластинчатый теплообменник — это техническое устройство, предназначенное для передачи тепловой энергии от нагретой среды (теплоносителя) к холодной через разделяющие их тонкие стенки штампованных металлических пластин. Основная задача аппарата заключается в обеспечении эффективного теплообмена между двумя контурами без их физического смешивания.
Переходя от общего понятия к конкретной роли в инженерных сетях, важно отметить, что именно ПТО выступают ключевыми узлами в индивидуальных тепловых пунктах зданий, системах промышленного холодоснабжения и сложных технологических линиях, где требуется точный и бесперебойный контроль температурных режимов.
К какому типу оборудования относятся аппараты
В общепринятой инженерной классификации пластинчатые теплообменники относятся к поверхностным теплообменным аппаратам рекуперативного типа. Это означает, что процесс передачи тепла происходит непрерывно через твердую поверхность (стенку гофрированной пластины), а рабочие среды движутся по изолированным каналам навстречу друг другу. В отличие от смесительных установок, рекуперативные поверхностные устройства полностью исключают прямой контакт сред, что определяет их место как самого универсального и востребованного оборудования в теплоэнергетике.
Основные элементы конструкции и принцип работы
Рабочий процесс основан на движении теплоносителя от входного патрубка к выходному через систему узких щелевых каналов. Аппарат состоит из пакета гофрированных пластин, направляющих, а также передней (стационарной) и задней (подвижной) прижимных плит. Гофрированный профиль пластин создает высокую турбулентность потока, что интенсифицирует теплопередачу и препятствует оседанию накипи. Именно конструктивные особенности компоновки этих элементов и способ герметизации внутренних каналов определяют дальнейшее деление оборудования на различные виды.
Классификация пластинчатых теплообменников по способу сборки
Метод соединения пластин между собой является ключевым фактором, определяющим ремонтопригодность устройства. Способ сборки диктует строгие границы применимости аппарата в условиях разных температур, давлений и химического состава рабочих сред.

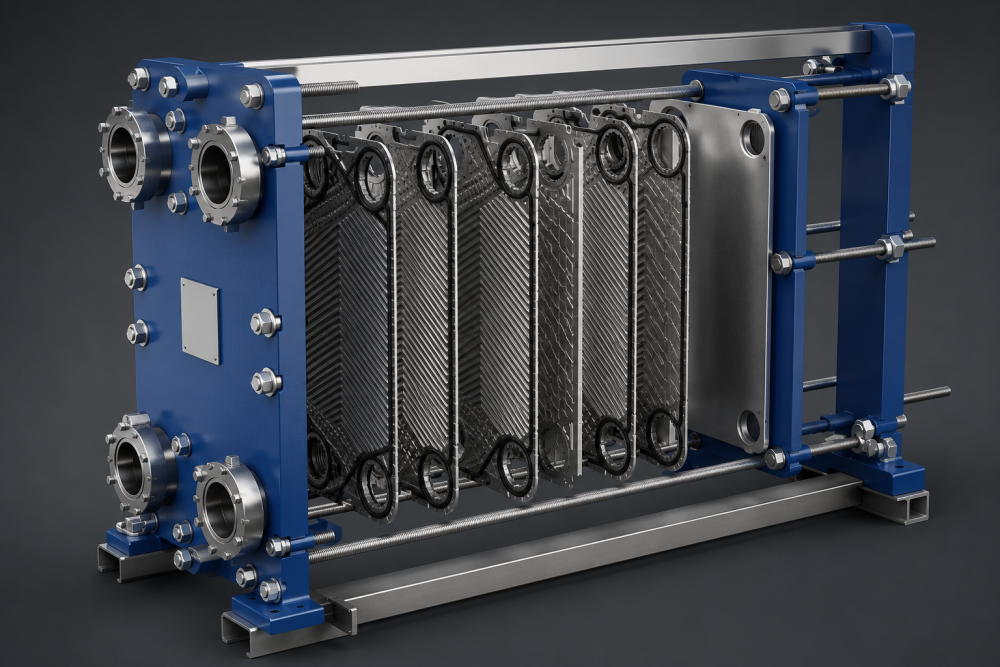

Разборные модели для удобного обслуживания

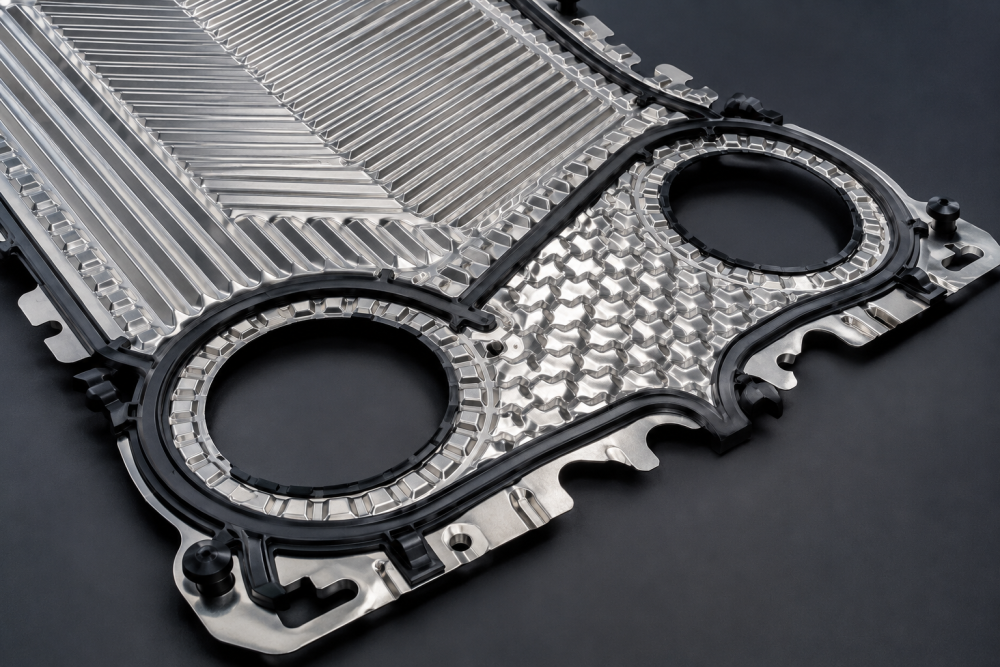

В разборных ПТО герметичность каналов обеспечивается за счет полимерных или эластичных резиновых уплотнений, проложенных по контуру каждой пластины. Главная особенность этого вида — возможность полной разборки конструкции. Это позволяет проводить регулярную механическую чистку поверхностей, что делает разборные модели оптимальным выбором для сред с высокой степенью загрязнения. Кроме того, они обладают уникальной масштабируемостью: при необходимости изменения тепловой мощности в пакет можно просто добавить (или убрать) нужное количество пластин.

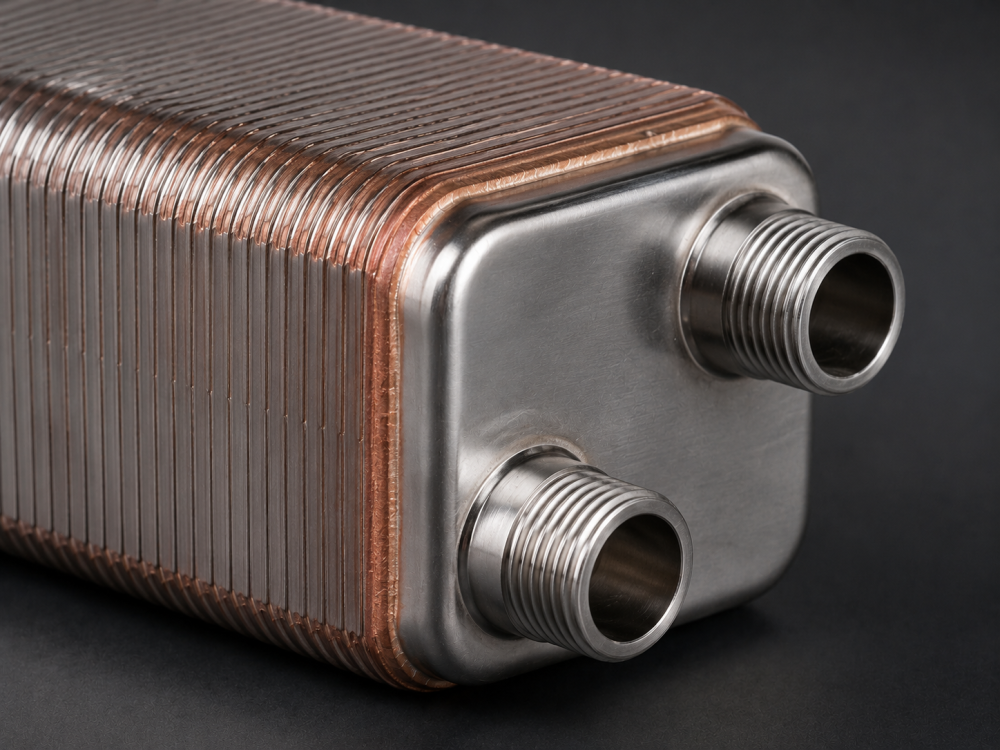

Паяные неразборные аппараты для компактных систем
В отличие от разборных версий, паяные теплообменники лишены зажимных плит, стяжных шпилек и резиновых уплотнений. Пакет пластин жестко спаивается в вакуумной печи медным или никелевым припоем, образуя монолитный блок. Главные отличия таких моделей — это абсолютная герметичность и крайне компактные габариты. Паяные аппараты представляют собой идеальное решение для чистых сред и монтажа в условиях ограниченного пространства, где требуется высокая надежность при перепадах давления.
Сварные и полусварные конструкции для экстремальных условий
Когда рабочие параметры выходят за рамки допустимых для резины или припоя, применяются сварные и полусварные конструкции. В полусварных ПТО пластины попарно свариваются лазерной сваркой в кассеты, по которым движется агрессивная среда, а между кассетами устанавливаются стандартные уплотнения для безопасного теплоносителя. Полностью сварные аппараты способны выдерживать критические температуры (до +900 °C) и экстремальное давление (до 100 бар), что делает их незаменимыми на специфических промышленных объектах.
Виды теплообменников по назначению и сфере применения
Конструктивные типы теплообменников не существуют в вакууме — они распределяются по конкретным отраслям в зависимости от специфики решаемых задач. То, что идеально работает в жилом доме, может совершенно не подойти для химического завода.
Решения для систем отопления и горячего водоснабжения
В сфере ЖКХ, для оснащения индивидуальных и центральных тепловых пунктов (ИТП и ЦТП), стандартом являются разборные и паяные модели. Их главная задача — обеспечить стабильную, безрывковую теплопередачу от магистральных сетей во внутренние контуры здания. Надежность ПТО в этой сфере критически важна: она напрямую определяет температурный комфорт конечных потребителей и позволяет существенно снизить затраты на эксплуатацию систем ГВС.
Промышленные аппараты для химической и пищевой индустрии
Производственные предприятия выдвигают строжайшие требования к оборудованию. В пищевой промышленности первостепенное значение имеет гигиеничность — отсутствие застойных зон и возможность безразборной CIP-мойки. В химической индустрии аппараты регулярно контактируют с агрессивными кислотами и растворителями. Это диктует необходимость высокой химической стойкости и применения специализированных антикоррозийных сплавов, недоступных в стандартных коммунальных линейках.
Специализированное оборудование для холодоснабжения
В системах промышленного кондиционирования и охлаждения теплообменники выполняют функции испарителей и конденсаторов в холодильных машинах (чиллерах). Специфика этого направления заключается в необходимости постоянной работы с фреонами, аммиаком и другими текучими хладагентами под высоким давлением. Здесь критически важна герметичность, поэтому в холодоснабжении доминируют паяные и специализированные полусварные модели.
Технические характеристики и критерии выбора
Переходя от сфер применения к конкретным параметрам, инженер закладывает в расчет множество переменных. Неправильный выбор материала или заниженная мощность способны полностью нивелировать все преимущества выбранного конструктивного типа.
Материалы изготовления пластин и уплотнений
Для безотказной работы необходимо использовать материалы, соответствующие химической активности сред:
- AISI 304: Стандартная нержавеющая сталь для неагрессивных сред (вода, пар).
- AISI 316: Сталь с добавлением молибдена, устойчива к хлорированной воде.
- Титан: Применяется для морской воды и высокоагрессивных химикатов.
Для разборных моделей ключевым является правильный подбор резины для прокладок (своеобразная шпаргалка инженера):
- EPDM: Оптимально для горячей воды и пара (до +150 °C), но разрушается от масел.
- NBR: Отличный выбор для масел и жиров (до +120 °C).
- Viton (FKM): Фторкаучук для агрессивной химии и высоких температур (до +200 °C).
Подбор оборудования по мощности и типу теплоносителя
Алгоритм подбора начинается со сбора точных расчетных данных. Для вычисления необходимой площади поверхности пластин инженеру требуются: температурный график на входе и выходе обоих контуров, массовый расход сред, допустимые потери давления и вязкость теплоносителя. Вывод очевиден: конструктивный тип аппарата (разборный или паяный) всегда вторичен по отношению к грамотно рассчитанным гидравлическим параметрам.
Преимущества и особенности эксплуатации различных типов теплообменников
Резюмируя сказанное, следует признать: идеального теплообменника на все случаи жизни не существует.
Разборные ПТО обеспечивают непревзойденную ремонтопригодность и возможность адаптации мощности, но требуют регулярного сервиса по замене уплотнений и имеют ограничения по давлению. Паяные аппараты выигрывают за счет компактности, монолитности и устойчивости к гидроударам, но в случае критического внутреннего засорения они не подлежат механической чистке и требуют полной замены. Сварные решения справляются с самыми экстремальными условиями тяжелой промышленности, однако отличаются высокой стоимостью и сложностью обслуживания.
Конечный выбор оборудования — это всегда грамотный баланс между выделенным бюджетом, условиями рабочей среды и возможностями регламентного сервисного обслуживания на объекте.
