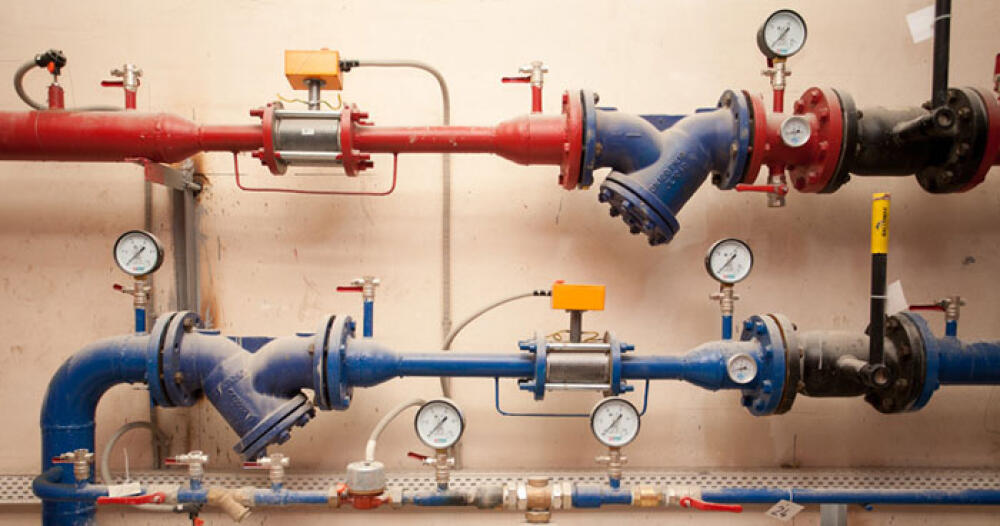

Узлы учета тепловой энергии для индивидуальных тепловых пунктов (ИТП)
Индивидуальные тепловые пункты (ИТП) представляют собой компактные устройства, обеспечивающие подготовку теплоносителя для систем отопления, горячего водоснабжения (ГВС) и вентиляции в жилых и общественных зданиях. Одним из ключевых элементов ИТП является узел учета тепловой энергии, который позволяет точно измерять потребление тепловой энергии, контролировать качество теплоносителя и обеспечивать коммерческий учет для расчетов с поставщиками.
В условиях цифровизации ЖКХ и ужесточения требований к энергоэффективности (согласно нормам СП 124.13330.2012 "Тепловые сети" и Приказу Минстроя РФ № 918/пр от 30.12.2020) узлы учета становятся неотъемлемой частью ИТП. Они интегрируются в автоматизированные системы диспетчеризации (АСАТП) и позволяют оптимизировать эксплуатацию.
Назначение и функции узлов учета
Узел учета тепловой энергии в ИТП выполняет следующие задачи:
- Измерение тепловой энергии: Расчет количества переданной/полученной теплоты по формуле
Q = m × (h1 - h2),
где m — массовый расход теплоносителя, h1, h2 — энтальпии теплоносителя на входе и выходе. - Контроль параметров теплоносителя: Температура, давление, расход, химический состав воды.
- Коммерческий и технический учет: Формирование данных для оплаты услуг, выявление потерь и аварий.
- Интеграция с системами: Передача данных по протоколам Modbus RTU/TCP, Profibus или Ethernet в АСКУЭ (автоматизированные системы коммерческого учета энергии).
Узлы учета монтируются на подающем и обратном трубопроводах ИТП, обеспечивая двусторонний контроль.
Основные компоненты узла учета
Типичный узел учета тепловой энергии для ИТП включает:
| Компонент | Описание | Примеры производителей |
|---|---|---|
| Счетчики тепла | Ультразвуковые или электромагнитные приборы для измерения расхода и теплоты. Класс точности не ниже 2,0 по МИР 50-2013. | Валтекас, Эльстер Метро, Данфосс |
| Термодатчики | Парамирометрические (Pt100) или термопреобразователи сопротивления для измерения температуры. Диапазон: 4–180 °C. | ОВЕН, Siemens |
| Датчики давления | Манометры или тензодатчики для контроля 0,1–2,5 МПа. | WIKA, Росма |
| Корректор расхода | Вычисляет тепловую энергию, компенсирует ошибки. | Теплоинтерком, Аквара |
| Запорная арматура | Клапаны, задвижки для изоляции при обслуживании. | Водолей, China |
| Фильтры и разделители | Защита от загрязнений, прямолинейный участок для точности измерений (5D вход/3D выход). | Акватория |
| Шкаф автоматики | ПЛК (программируемые логические контроллеры) для обработки данных и передачи. | ОВЕН ПЛК100, Schneider Electric |
Схема подключения: расходомер → термодатчики → корректор → модем/шлюз.
Требования к монтажу и эксплуатации
Монтаж
- Место установки: На горизонтальном участке трубопровода, без изгибов, вибраций. Минимальная длина прямолинейного участка — 5D (D — DN трубы).
- Гидравлические требования: Статическое давление до 1,6 МПа, скорость теплоносителя 0,5–3 м/с.
- Температурный режим: УЗС (узел запускной секундарный) — до 95 °C, УЗГВС — до 70 °C.
- Калибровка: Поверка счетчиков каждые 4–8 лет (по МИ 2711-2010). Используются мобильные поверочные установки.
Типовая схема ИТП с узлом учета:
CSS
Копировать код
Первичный теплоноситель (от ЦТП)
↓
[Счетчик тепла + T/P датчики] ─── Подача
↓
Гидравлический разделитель / Элеватор
↓
[Счетчик тепла + T/P датчики] ─── Обратка
↓
Насосы циркуляции → Секундарная сеть (отопление/ГВС)
Эксплуатация
- Ежедневный контроль: Просмотр архивов корректора (Q за сутки/месяц).
- Обслуживание: Промывка фильтров (раз в квартал), проверка плотности соединений.
- Диагностика: Модемы GSM/4G для удаленного мониторинга. Программы типа "Теплоучет" или SCADA-системы.
- Нормативная база: ФЗ-261 "Об энергосбережении", РД 50.04.03-2010 "Методика поверки".
Современные тенденции и инновации
- IoT-интеграция: Беспроводные датчики (LoRaWAN, NB-IoT) для "умных" ИТП. Пример: системы от "Теплосервис".
- Ультразвуковые счетчики: Без механических частей, точность 1,5–2,0%, срок службы 20 лет (вентер УВР-1Э).
- Комплексные ИТП: Готовые модули от "Энергоэффект" или "Теплострой" с предустановленным учетом.
- Энергоаудит: Узлы позволяют выявлять потери до 15–20% в сетях.
Преимущества: Снижение ошибок учета на 5–10%, оперативное выявление утечек.
Заключение
Узлы учета тепловой энергии — это сердце системы коммерческого и технического контроля в ИТП. Правильный подбор, монтаж и эксплуатация обеспечивают точность измерений, соответствие нормам и экономию ресурсов. Для инженеров и монтажников ключевыми являются расчет гидравлического сопротивления и интеграция в АСУ ТП. Рекомендуется использовать сертифицированное оборудование и проводить регулярный аудит. Внедрение таких узлов окупается за 1–2 сезона за счет снижения потерь и оптимизации тарифов.
При проектировании обращайтесь к специалистам для подбора под конкретные параметры объекта.
