Монтаж, ремонт и опрессовка пластинчатых теплообменников
Жизненный цикл пластинчатого теплообменника — это непрерывный процесс, начинающийся с грамотного проектирования и заканчивающийся плановой модернизацией. Комплексный подход к оборудованию требует понимания того, что высокий коэффициент полезного действия (КПД) системы невозможен без квалифицированного вмешательства на каждом этапе. Данная статья представляет собой пошаговое руководство, которое проведет вас от нюансов первичной установки агрегата до тонкостей его технического обслуживания, диагностики и объективной оценки стоимости ремонтных работ в 2026 году.
Особенности монтажа и установки пластинчатых теплообменников
Корректный монтаж — это надежный фундамент для дальнейшей безаварийной эксплуатации оборудования. Позиционирование агрегата и его интеграция в существующую тепловую сеть требуют строжайшего соблюдения технических регламентов. Любые отклонения на старте неизбежно приведут к ускоренному износу прокладок, деформации пластин или падению тепловой мощности.
Требования к месту установки оборудования
До прибытия монтажной бригады площадка должна быть полностью подготовлена. Пластинчатые теплообменники (особенно разборного типа) требуют соблюдения жестких пространственных и строительных параметров.
Чек-лист подготовки помещения:
- Несущая способность основания: Фундамент или рама должны выдерживать вес аппарата, заполненного рабочей средой, с запасом не менее 25%.
- Строгая горизонтальность: Допуски по уровню минимальны, чтобы исключить перекос стяжных плит и неравномерную нагрузку на уплотнения.
- Сервисные зазоры: Вокруг теплообменника необходимо оставить свободное пространство, равное как минимум удвоенной длине направляющей базы. Это критически важно для беспрепятственного раздвижения плит и извлечения пакета пластин во время будущих ТО.
Подключение к инженерным системам
Переход от физического размещения к интеграции в гидравлический контур — один из самых ответственных этапов. Классическая схема обвязки обязательно включает установку запорной арматуры на всех подводящих и отводящих магистралях, что позволяет изолировать теплообменник без слива всей системы.
Перед входом в каналы аппарата в обязательном порядке монтируются фильтры грубой очистки. Они защищают узкие каналы между пластинами от окалины, ржавчины и крупного мусора. Главное правило обвязки: трубопроводы не должны передавать механические напряжения на патрубки теплообменника. Вес труб и температурные расширения компенсируются независимыми неподвижными и скользящими опорами.

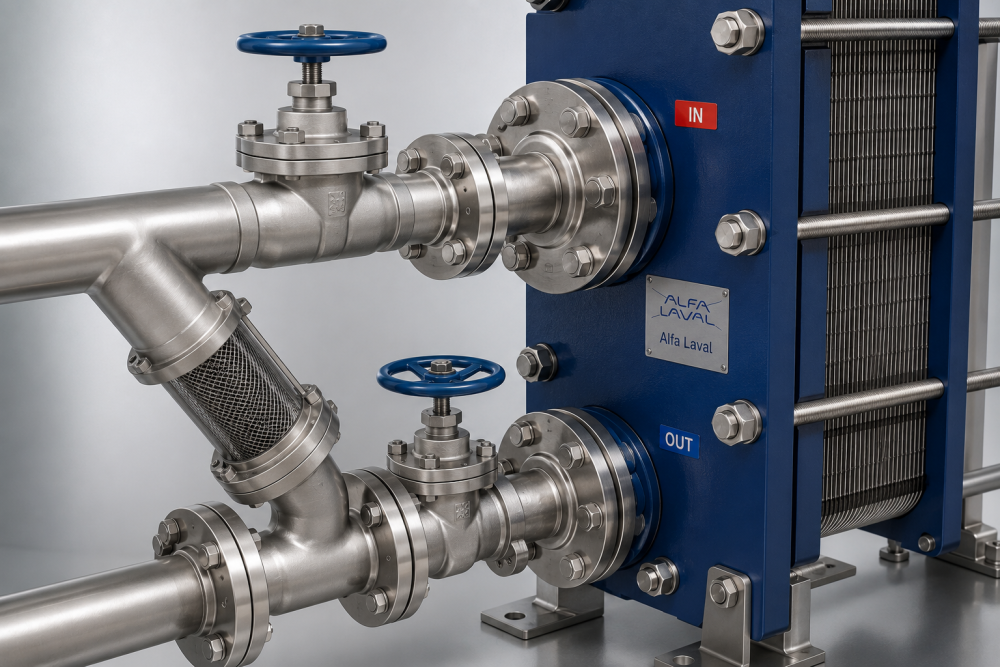

[image_preview: "Крупный план узла подключения трубопроводов к патрубкам теплообменника через фланцевые соединения, видны запорные вентили и сетчатый фильтр, реалистичное 3D, технологичный минимализм, студийный свет."]
Пусконаладочные работы и первый запуск
Монтажный цикл завершается пусконаладочными работами. Алгоритм первого запуска строго регламентирован: контуры заполняются рабочей средой постепенно, при открытых воздухоотводчиках. Стравливание воздушных пробок и плавное повышение давления жизненно необходимы для предотвращения гидравлических ударов, которые могут мгновенно выдавить резиновые уплотнения и деформировать гофрированные пластины.
Техническое обслуживание и замена пластинчатых теплообменников
Сразу после завершения пусконаладочного периода начинается эксплуатационный износ. Постоянные перепады температур, агрессивность теплоносителя и высокое давление приводят к естественной потере эластичности уплотнений и загрязнению рабочих поверхностей. Сохранение расчетной тепловой мощности устройства напрямую зависит от соблюдения графика технического обслуживания (ТО).
Регламент сервисного обслуживания
Периодичность осмотров зависит от качества теплоносителя и условий эксплуатации, но базовый контроль должен проводиться регулярно. Ключевыми индикаторами, сигнализирующими о необходимости сервисного вмешательства, являются:
- Необоснованное падение давления в системе (указывает на рост гидравлического сопротивления из-за засоров).
- Снижение температурного графика (снижение эффективности теплопередачи).
Своевременная реакция на эти показатели и соблюдение графика ТО предотвращают аварийные остановки и дорогостоящую замену всего аппарата.
Ремонт и замена изношенных компонентов
Когда уплотнения теряют эластичность или на пластинах появляются микротрещины, теплообменник подлежит разборке и дефектовке. Каждая стальная пластина осматривается на предмет коррозии и деформаций.
Замена прокладок (чаще всего используются эластомеры EPDM для воды/пара или NBR для масляных сред) — стандартная процедура. Восстановление абсолютной герметичности пакета пластин является важнейшим промежуточным этапом перед сборкой и последующей глубокой очисткой устройства.

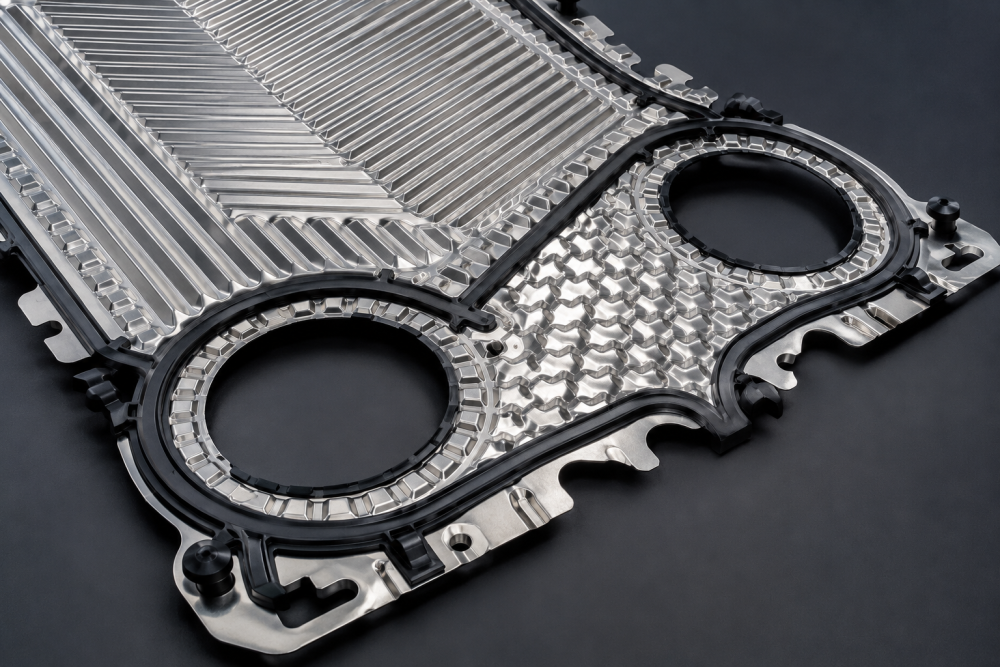

[image_preview: "Детальный вид отдельной стальной пластины теплообменника с установленным по периметру резиновым уплотнением, акцент на текстуре профиля пластины и пазе для прокладки, макросъемка, высокая резкость, нейтральный фон."]
Очистка пластин от загрязнений и накипи
Восстановление расчетного коэффициента теплопередачи достигается путем удаления накипи, биологических отложений и шлама. Существует два основных метода:
- Химическая безразборная промывка (CIP): К аппарату подключается специальный бустер, циркулирующий кислотные или щелочные реагенты. Подходит для регулярного удаления растворимых отложений без демонтажа пакета.
- Механическая очистка: Применяется при сильном или застарелом загрязнении. Теплообменник разбирается, и каждая пластина индивидуально промывается аппаратами высокого давления со специальными мягкими щетками.
Опрессовка и гидравлические испытания теплообменников
Любые монтажные или ремонтные работы считаются незавершенными без опрессовки. Визуального осмотра собранного пакета пластин категорически недостаточно для гарантии безопасности. Только инструментальная проверка под нагрузкой может подтвердить целостность системы.
Проверка герметичности соединений
Подготовительный шаг перед созданием критических нагрузок — подача в систему теплоносителя под стандартным рабочим давлением. Инженеры проводят тщательный осмотр стыков пластин по всему периметру и проверяют места подключения фланцев на предмет микротечей или «отпотевания».
Испытание оборудования избыточным давлением
Если предварительная проверка пройдена, начинается испытание избыточным давлением. Согласно актуальным СНиП, тестовое давление обычно составляет 1.25–1.5 от номинального рабочего давления. Теплообменник выдерживается под этой нагрузкой определенное время (обычно от 10 до 30 минут). Если манометр не фиксирует падения давления, а визуальный осмотр не выявляет течей, аппарат признается годным и полностью готовым к отопительному сезону или интеграции в технологический процесс.

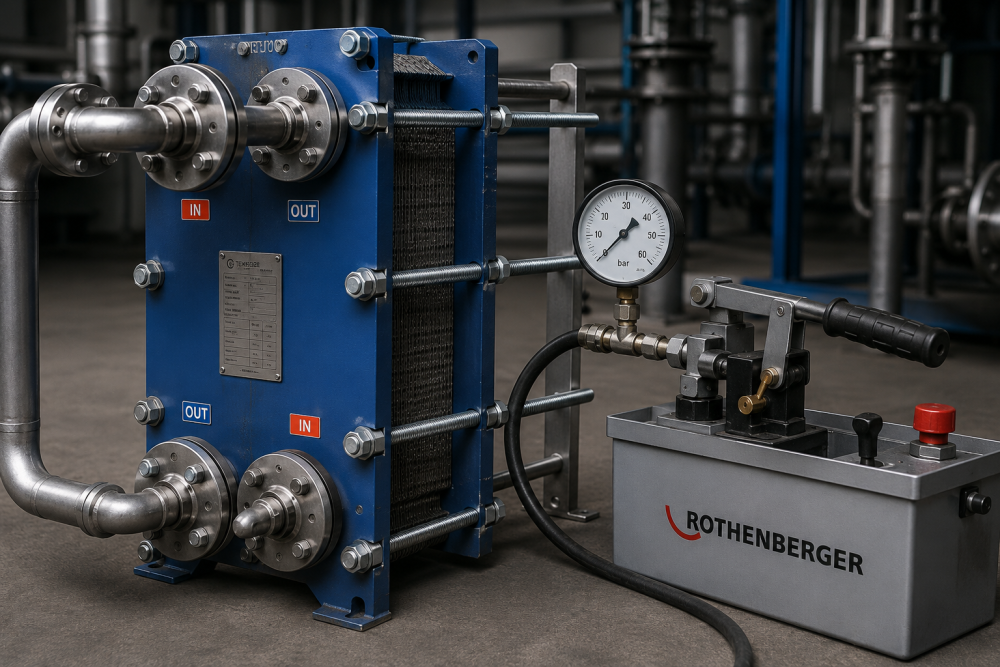

[image_preview: "Теплообменник в сборе с подключенным ручным или электрическим опрессовочным насосом и манометром, показывающим давление, ракурс 3/4, индустриальный реализм, четкие детали корпуса и стяжных шпилек."]
Стоимость работ и расчет сметы
Технические регламенты всегда тесно связаны с экономикой. Итоговый чек на монтаж или ремонт формируется исключительно исходя из объема и сложности выполненных манипуляций. Важно понимать логическую связь между инженерными задачами и финансовыми затратами.
От чего зависит расценка на монтаж теплообменника
Единой фиксированной цены на установку промышленного теплообменника не существует ввиду индивидуальности каждого проекта. Ценообразующими факторами выступают:
- Массогабаритные характеристики: Количество и площадь пластин, тип рамы и общий вес конструкции.
- Условия работы: Стесненность помещения (например, подвал с узкими дверными проемами) или работа на высоте удорожают монтаж.
- Специфика обвязки: Необходимость проведения сложных сварочных работ, монтажа дополнительных опор или врезки в старые изношенные сети.
Составление сметы на установку и пусконаладку
Стандартный сметный расчет должен быть прозрачным для заказчика. В грамотно составленной смете всегда выделены следующие блоки:
- Логистика и такелаж: Доставка оборудования и безопасный спуск/подъем на место монтажа.
- Расходные материалы: Трубы, фланцы, метизы, прокладки, запорная арматура и реагенты для промывки.
- Трудозатраты: Оплата часов работы квалифицированных сварщиков, монтажников и инженеров-наладчиков.
Детальная смета позволяет заказчику контролировать ценообразование еще до подписания договора и исключает появление скрытых платежей.
Профессиональный сервис и гарантии на выполненные работы
Жизненный цикл пластинчатого теплообменника не терпит дилетантского подхода. Ошибки при проектировании обвязки, использование некачественных прокладок, неравномерная затяжка шпилек или неправильный подбор химических реагентов при промывке могут за считанные часы уничтожить дорогостоящее оборудование.
Сотрудничество с сертифицированными специалистами, предоставляющими официальную гарантию на свои услуги, — это не просто статья расходов. Профессиональный сервис выступает надежной страховкой от внезапных аварийных остановок, порчи продукции на производстве и колоссальных неплановых затрат на замену поврежденных узлов. Доверяя монтаж и обслуживание экспертам, вы инвестируете в стабильность и высокую энергоэффективность вашего предприятия.
