Главная цель при проектировании любой теплообменной системы — грамотно сопоставить физико-химические свойства рабочей среды с инженерным решением. Ошибки на этом этапе неизбежно ведут к падению эффективности, частым засорениям, протечкам и критическим поломкам оборудования. При выборе конфигурации важно понимать: универсальных решений не существует. Стандартные пластинчатые аппараты отлично справляются с водой, но мгновенно выходят из строя при работе со шламами, а специализированные конструкции, идеальные для вязких сред, будут экономически нецелесообразны для простых задач. Выбор оптимального аппарата всегда диктуется тремя главными факторами: вязкостью теплоносителя, его химической агрессивностью и фазовым состоянием.

Классификация и конструктивные особенности пластинчатых теплообменников

Переходя от общей теории к техническому базису, необходимо определить фундаментальные различия в компоновке аппаратов. Основа любого пластинчатого теплообменника — это профилированные металлические листы, образующие каналы для движения сред. Именно конструктив этих каналов и способ их сборки определяют предельную эффективность теплопередачи в конкретных условиях.

Глобально оборудование классифицируется по способу герметизации:

• Разборные (на уплотнениях): скрепляются стяжными шпильками, легко модернизируются и чистятся.
• Паяные: пластины спаяны медью или никелем в монолитный блок (максимальная компактность, но нулевая ремонтопригодность).
• Сварные и полусварные: рассчитаны на высокое давление и работу с опасными средами, где недопустимо использование эластомеров.

Устройство и составные части: секции пластинчатого теплообменника

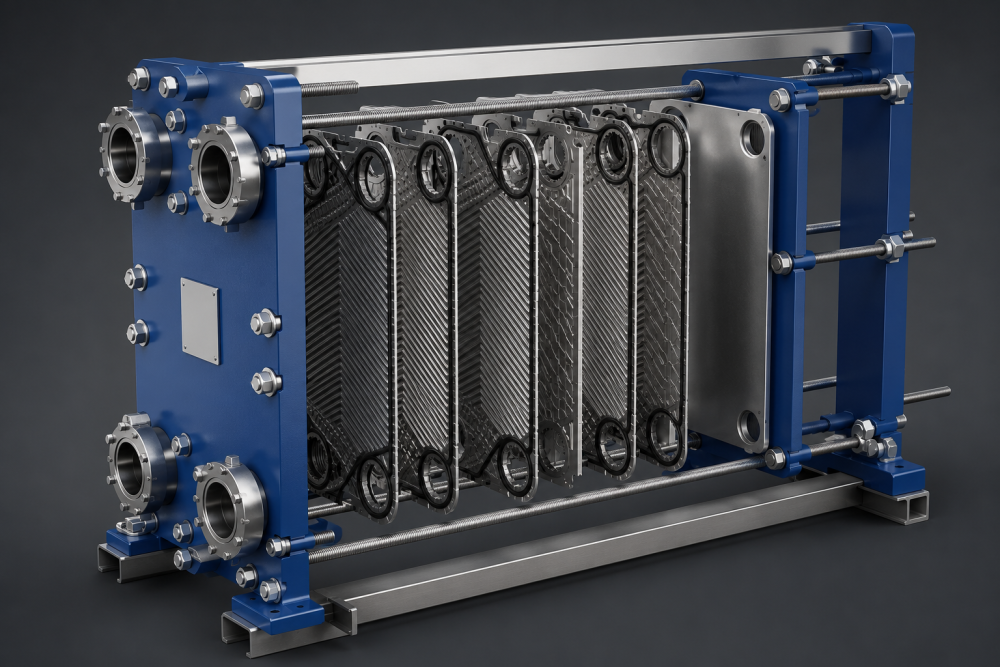

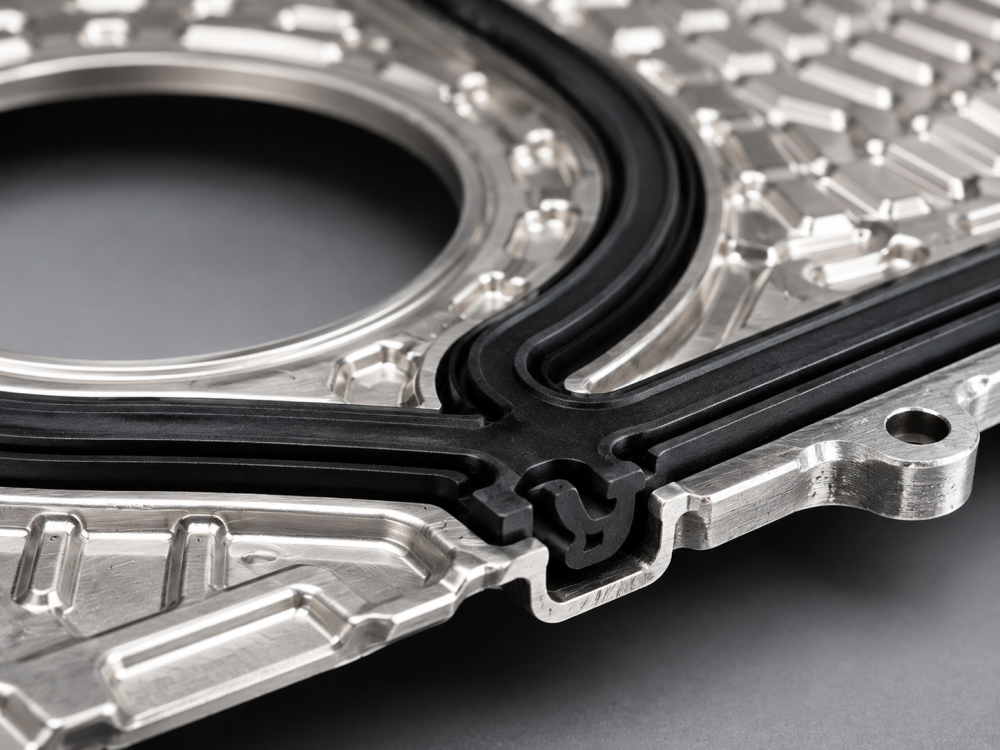

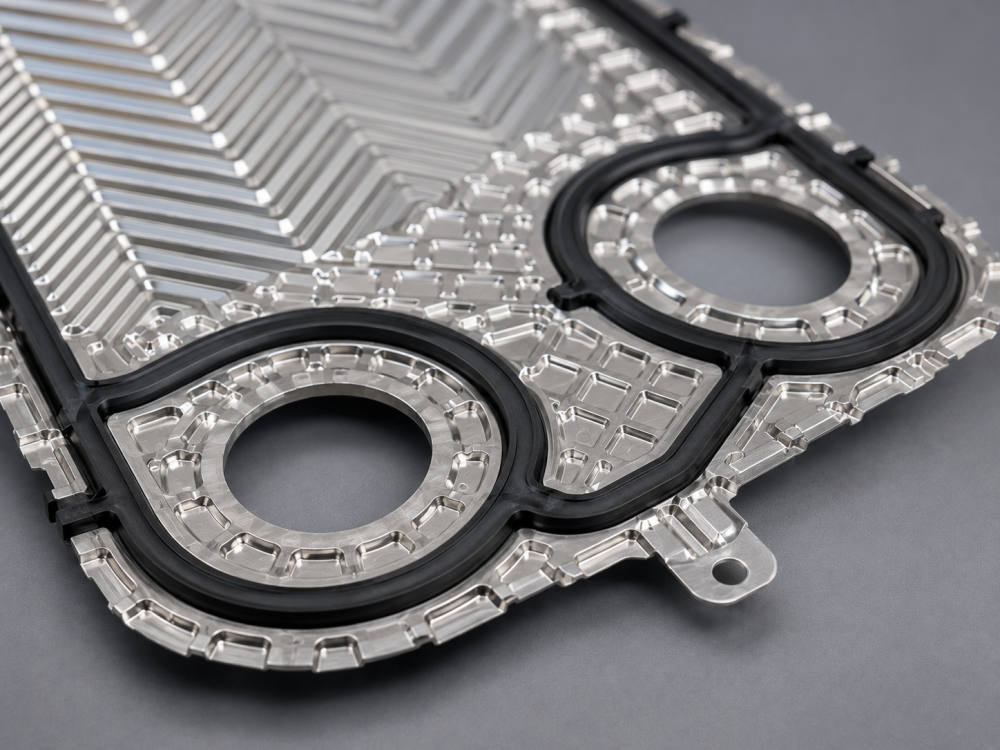

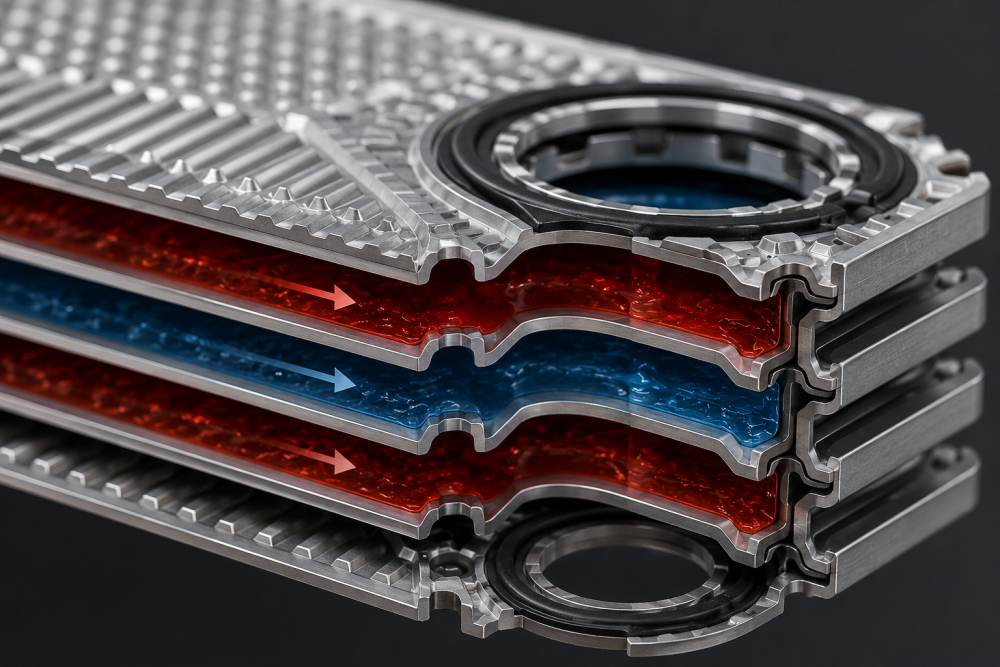

Конструкция классического разборного аппарата базируется на модульном принципе сборки. Основой выступает мощная стальная рама, состоящая из неподвижной и подвижной прижимных плит, соединенных направляющими штангами. Между плитами зажимается пакет гофрированных пластин. Каждая пластина оснащена полимерным уплотнением (прокладкой), которое направляет потоки жидкостей строго в свои контуры, чередуя холодную и горячую среды через стенку металла.

Такая компоновка обеспечивает невероятную масштабируемость. Если потребности производства возросли, нет необходимости менять весь корпус — достаточно добавить в пакет нужное количество дополнительных секций (пластин), тем самым увеличив площадь теплообмена и мощность устройства. Это делает разборные аппараты эталоном ремонтопригодности и гибкости настройки под меняющиеся технологические процессы.

Пластинчато-ребристые модели для интенсивного теплообмена

Когда возникает необходимость работы при сверхмалых температурных напорах и жестких ограничениях по габаритам, стандартные гофрированные листы уступают место пластинчато-ребристым теплообменникам (ПРТ). Их главная конструктивная особенность — наличие сложной гофрированной металлической вставки (оребрения) между плоскими разделительными листами.

Такое решение многократно увеличивает полезную площадь поверхности без увеличения объема самого аппарата. За счет развитого оребрения достигается высочайший коэффициент теплопередачи. Именно поэтому пластинчато-ребристые конструкции являются безальтернативным выбором в криогенной технике, аэрокосмической отрасли и на газоразделительных установках, где компактность оборудования критически важна, а процессы происходят в условиях глубокого холода.

Спирально-пластинчатые конструкции для вязких сред

Обычные пластинчатые каналы имеют существенный недостаток — узкие зазоры и точки контакта, которые мгновенно забиваются, если в среде присутствуют твердые включения или жидкость имеет высокую вязкость. Решением этой проблемы стали спирально-пластинчатые конструкции.

Аппарат представляет собой два длинных металлических листа, намотанных вокруг центрального керна (сердечника), образуя два независимых концентрических канала. Геометрия одиночного канала создает уникальный эффект самоочистки: если на стенке начинает оседать грязь, локальное сечение сужается, скорость потока в этом месте резко возрастает, и осадок просто смывается. Благодаря низкому гидравлическому сопротивлению и отсутствию “мертвых зон”, для работы со сточными водами, пульпой, шламами и густыми суслами альтернатив спиральному теплообменнику практически нет.

Применение теплообменного оборудования для различных сред

Теория “железа” всегда должна опираться на химию и физику рабочих процессов. Выбор конфигурации определяется не только ее потенциальной энергоэффективностью, но и способностью материалов противостоять разрушению. Специфика среды диктует как форму каналов аппарата, так и его материальное исполнение.

Пластинчатые теплообменники для агрессивных сред и кислот

Работа с коррозийными жидкостями, кислотами и щелочами требует особого подхода к безопасности. В таких условиях стандартная нержавеющая сталь быстро корродирует. Для химически активных реагентов пластины изготавливаются из специальных сплавов: титана, хастеллоя (Hastelloy), SMO 254. Уплотнения подбираются из химически стойких эластомеров — FKM (витон) или PTFE (фторопласт).

В этом сегменте критически важна абсолютная герметичность контуров, чтобы не допустить смешивания сред или утечки ядовитых веществ наружу. При этом аппарат должен быть разборным или полусварным, так как регламент химических производств требует возможности регулярной и быстрой ревизии состояния пластин на предмет питтинговой коррозии.

Оборудование для охлаждения и нагрева масел

Теплообмен вязких нефтепродуктов (трансформаторных, индустриальных, гидравлических масел, мазута) сопряжен с серьезной трудностью: из-за высокой вязкости жидкость склонна к ламинарному течению. При этом образуется изолирующий пристенный слой, который резко снижает передачу тепла.

Для решения этой задачи используются пластины со специальным профилем рифления, создающим жесткую турбулизацию потока. Активное перемешивание слоев масла внутри канала разрушает пристенную пленку. Кроме того, масляные контуры в энергетике и гидравлике часто работают под высоким давлением (из-за высокой плотности среды и сопротивления), что требует применения утолщенных пластин и усиленных прижимных рам.

Газовые и воздушные пластинчатые теплообменники

Работа с газообразными средами кардинально отличается от работы с жидкостями. Газы и воздух обладают низкой плотностью, плохой теплопроводностью и требуют прохождения огромных объемов среды для передачи необходимого количества тепла.

Здесь на первый план выходит минимизация потерь давления. Для газов используются пластины с увеличенным проходным сечением, асимметричными каналами и плавным профилем гофра. Подходы разнятся: для рекуперации тепла вентиляционного воздуха используются легкие перекрестноточные теплообменники из фольгированного алюминия, тогда как для охлаждения сжатых технологических газов (например, после компрессоров) применяются массивные сварные пластинчатые аппараты, способные выдержать высокое давление.

Критерии выбора конструкции под технологические задачи

Для инженера, проектировщика или закупщика процесс подбора теплообменника должен представлять собой строгий алгоритм. Иерархия приоритетов всегда выстраивается от физики и химии процесса к экономической целесообразности эксплуатации. Правильно сделанный выбор на этапе проектирования (CAPEX) радикально снижает стоимость владения оборудованием (OPEX) на годы вперед.

Совместимость материалов с химическим составом теплоносителя

Долговечность аппарата напрямую зависит от пары «среда — материал». Неверный подбор приведет к стремительному разрушению металла и аварии. Базовый чек-лист выглядит так:

1. AISI 316 (Нержавеющая сталь): стандарт для пищевой промышленности, систем отопления, ГВС и слабоагрессивных химикатов.
2. Титан: обязателен для морской воды (защита от хлоридного растрескивания) и растворов солей.
3. Hastelloy и спецсплавы: применяются для концентрированных кислот (серная, соляная).

Особое внимание следует уделять риску электрохимической коррозии, которая может возникнуть, если в системе присутствуют блуждающие токи или в контуре используются несовместимые металлы.
