Для безошибочного подбора оборудования под конкретные инженерные задачи требуется глубокое понимание параметров его работы. Данная статья представляет собой комплексный экспертный справочник, который объединяет строгие нормативные требования ГОСТ и практические эксплуатационные данные. Изучив этот материал, вы сможете уверенно ориентироваться в технических нюансах и принимать обоснованные решения при проектировании систем теплоснабжения.

Основные технические характеристики пластинчатых теплообменников

Работоспособность теплообменного аппарата определяется рядом ключевых параметров. Глобально функционал прибора сводится к передаче тепла от одной среды к другой, однако на практике этот процесс жестко ограничен физико-механическими лимитами конструкции. Рассмотрим основные характеристики, от которых зависят надежность и эффективность работы системы в целом.

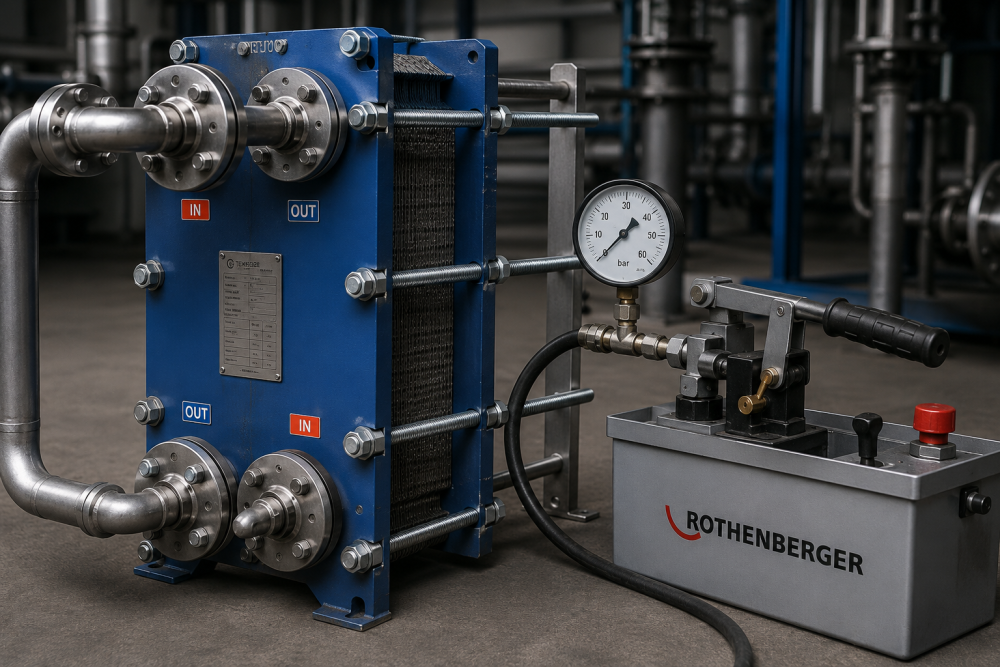

Рабочее давление и допустимые перепады

Стандартные диапазоны рабочего давления для пластинчатых теплообменников в системах ЖКХ и промышленности обычно составляют 1,0 МПа (10 бар) и 1,6 МПа (16 бар), реже — до 2,5 МПа для специализированных задач. Критическую важность имеет контроль перепадов давления между греющим и нагреваемым контурами. Превышение допустимой разницы может привести к деформации тонких металлических пластин. Важный инсайт: именно расчетное давление в системе диктует выбор типа уплотнений, а также напрямую влияет на толщину массивных прижимных плит (станин), которые должны выдерживать эту нагрузку без деформации на протяжении всего срока службы.

Температурные режимы и процесс теплообмена

Температурный график на входе и выходе из аппарата является основой для расчета тепловой мощности. Дельта температур (разница между горячим и холодным контуром) напрямую определяет интенсивность теплопереноса. Кроме того, температура рабочей среды влияет на ее физические свойства. Например, при снижении температуры повышается кинематическая вязкость жидкости, что затрудняет ее прохождение по каналам и снижает общую эффективность процесса. Понимание этой связи необходимо для корректного расчета производительности оборудования в крайних точках эксплуатации.

Производительность и пропускная способность в м3/ч

Производительность теплообменника выражается в объеме перекачиваемой жидкости за единицу времени (м³/ч). Расход теплоносителя рассчитывается исходя из требуемой тепловой нагрузки и заданного температурного графика. Пропускная способность жестко связана с количеством и сечением проходных каналов в пакете пластин. Чем больше объем перекачиваемой жидкости в час, тем шире должен быть пакет пластин и больше диаметр присоединительных портов. Таким образом формируется четкая зависимость между расходом и габаритным запасом мощности аппарата.

Разборный пластинчатый теплообменник ЕТ-002, Теплосила

0 ₽

Теплообменник пластинчатый разборный ЕТ-002-2056990 Теплосила

68 812 ₽

Прокладка EPDM S04A (пр. класс 48A2169806), Ридан (ст. 005U1240) 089N2823

0 ₽

Государственные стандарты и требования ГОСТ

Производство, испытания и эксплуатация теплообменного оборудования в РФ строго регламентируются. Основными нормативными документами выступают ГОСТ 15518-87 (Аппараты теплообменные пластинчатые) и технические регламенты Таможенного союза, в частности ТР ТС 032/2013, определяющий безопасность оборудования, работающего под избыточным давлением. Соответствие аппарата требованиям ГОСТ — это не просто бюрократическая формальность, а абсолютная гарантия того, что металл пластин, полимерные уплотнения и стальные прижимные плиты выдержат заявленное давление и температурные нагрузки без риска разгерметизации, протечек или аварии на объекте.

Конструктивные особенности и материалы изготовления

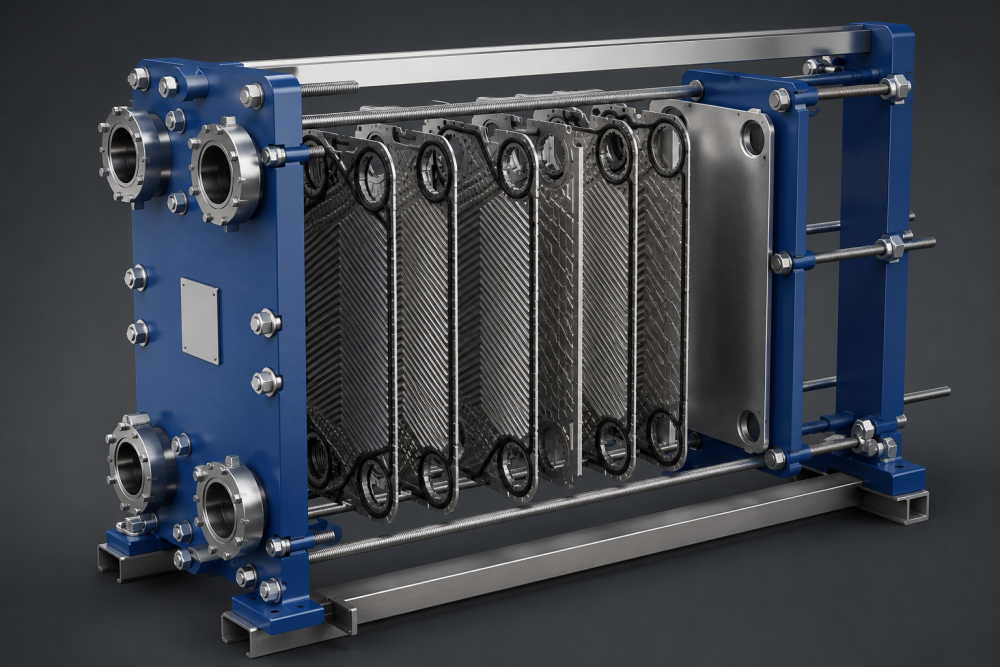

Пластинчатый теплообменник представляет собой сложную систему элементов, обеспечивающих одновременно максимальный теплообмен и абсолютную герметичность контуров. Его долговечность зависит не только от грамотного инженерного проекта, но и от химической совместимости используемых материалов с конкретной рабочей средой.

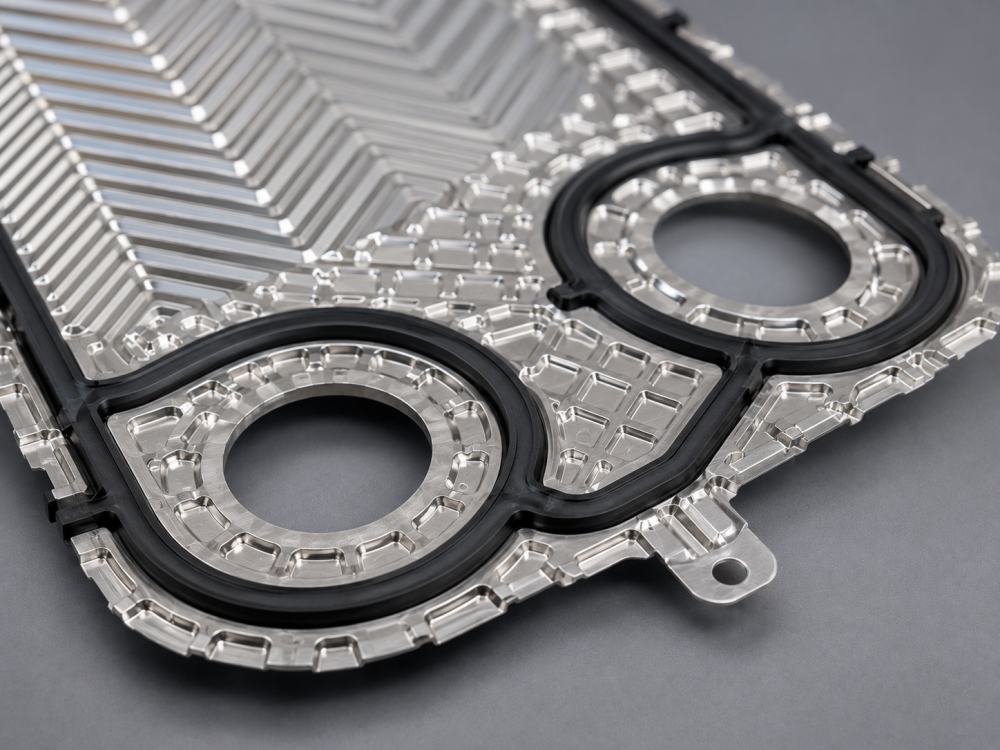

Используемые материалы пластин и уплотнений

Выбор материалов осуществляется по строгому алгоритму в зависимости от агрессивности среды:

• Для классических систем отопления и водоснабжения чаще всего применяется нержавеющая сталь AISI 304 или AISI 316, обладающая отличной коррозионной стойкостью в воде.
• Для агрессивных сред (концентрированные кислоты, морская вода, растворы хлоридов) используется титан или сплавы Hastelloy.
• Эластомеры для уплотнений подбираются аналогично: EPDM идеально подходит для воды и пара (до 150°C); NBR используется для масел, нефтепродуктов и жиров; Viton (FKM) — для высоких температур и химически агрессивных жидкостей.

Теплоизоляция оборудования

Использование съемной теплоизоляции (изоляционных кожухов) является обязательным стандартом для современных ИТП и котельных. Изоляция решает две фундаментальные задачи: радикально снижает бесполезные теплопотери в окружающую среду и обеспечивает безопасность обслуживающего персонала, предотвращая ожоги о раскаленные плиты станины. Наличие качественной теплоизоляции повышает итоговый КПД всей системы теплоснабжения.

Габаритные размеры и весовые параметры

Переходя от внутреннего устройства к внешним физическим характеристикам, важно отметить их критическое значение для проектирования помещений индивидуальных тепловых пунктов (ИТП). Вес и габариты аппарата не являются константой: они вариативны и напрямую зависят от количества пластин в пакете, то есть от расчетной мощности оборудования.

Масса и вес пластинчатых теплообменников в сборе

Масса аппарата складывается из нескольких факторов: толщины массивных стальных прижимных плит, количества установленных металлических пластин и веса стяжных шпилек. Инженерам-проектировщикам необходимо всегда различать вес «нетто» (сухого аппарата) и «брутто» (в рабочем состоянии, полностью заполненного жидкостью). Точный учет массы с рабочей жидкостью критически важен при расчете фундамента, заливке бетонного основания или оценке несущей способности опорной рамы.

Габариты и объем внутреннего контура

К основным габаритным параметрам относятся ширина и высота плит, а также длина шпилек (которая меняется в зависимости от размера пакета пластин). Помимо внешних размеров, принципиально важен объем внутреннего контура. Зная количество пластин и объем одного канала (расстояние между двумя соседними пластинами), можно рассчитать, сколько литров теплоносителя физически вмещает аппарат. Эти данные обязательны для корректного подбора объема мембранного расширительного бака в закрытой системе.

Показатели эффективности и теплотехнические расчеты

Конструктивные данные и физические размеры аппарата напрямую конвертируются в его реальную энергетическую отдачу. Уникальная штамповка профиля пластин позволяет достичь феноменальных показателей теплопередачи, что позволяет минимизировать габариты устройства, не теряя при этом полезную мощность.

Коэффициент теплопередачи и КПД

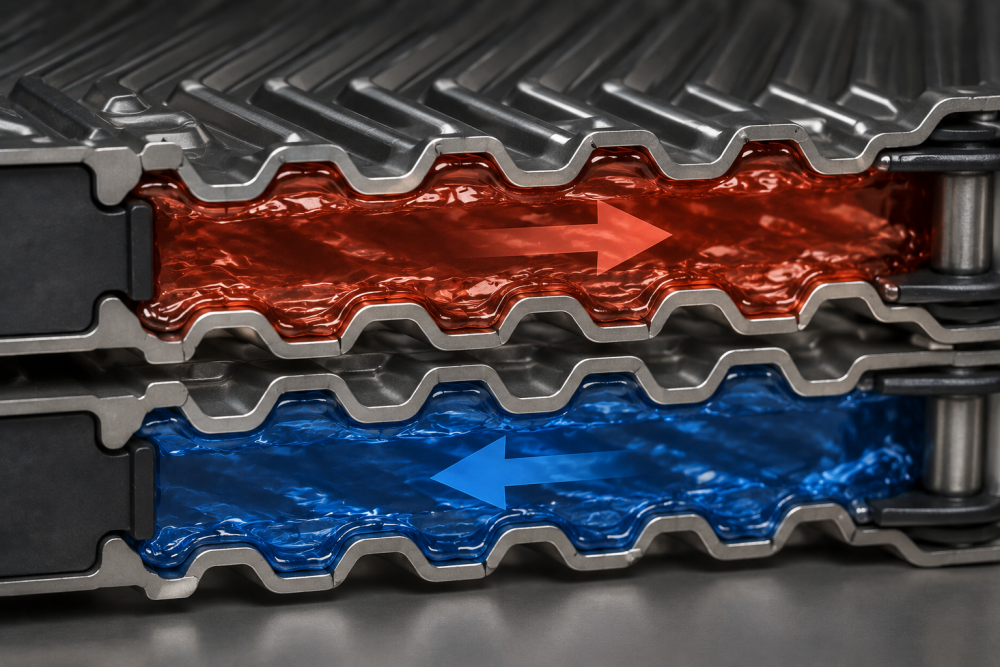

Коэффициент теплопередачи отражает количество теплоты, проходящее через единицу площади поверхности за единицу времени при разности температур. В пластинчатых моделях сложное рифление создает сильную турбулизацию потока. Эта турбулентность разрушает пограничный слой жидкости у стенки пластины, резко увеличивая коэффициент теплопередачи. Благодаря этому КПД современных разборных пластинчатых аппаратов нередко превышает 90-95%, что делает их значительно более эффективными и компактными по сравнению с устаревшими кожухотрубными моделями.

Гидравлическое сопротивление и потери давления

Высокая турбулентность потока, обеспечивающая отличный теплообмен, имеет и обратную сторону — неизбежные потери напора при прохождении жидкости через узкие извилистые каналы. Это гидравлическое сопротивление необходимо учитывать при подборе циркуляционных насосов. Профессиональный теплотехнический расчет — это всегда поиск оптимального баланса между максимально возможной эффективностью теплопередачи и допустимыми (соразмерными) потерями давления в сети.

Рекомендации по выбору теплообменника по параметрам

Для инженера, проектировщика или специалиста по закупкам процесс выбора оборудования можно свести к комплексному чек-листу:

• Точно определить тепловую нагрузку и температурный график (вход/выход) обоих контуров.
• Уточнить химический состав рабочей среды для корректного выбора материалов пластин (AISI 304/316 или титан) и уплотнений (EPDM, NBR, Viton).
• Оценить допустимые потери давления (гидравлическое сопротивление) для адекватного подбора насосной группы.
• Учесть рабочее давление в контурах (10 или 16 бар) для правильного подбора толщины прижимных плит станины.
• Проверить соответствие габаритов и веса аппарата (с учетом жидкости) условиям логистики и монтажа на объекте.
• Убедиться в наличии сертификатов соответствия государственным стандартам (ГОСТ, ТР ТС).

Финальный вывод очевиден: идеальный выбор пластинчатого теплообменника — это баланс между строгими требованиями ГОСТ по безопасности, оптимальным гидравлическим сопротивлением системы и обоснованной стоимостью применяемых материалов.
