Схемы подключения и обвязка пластинчатого теплообменника

Схемы подключения и обвязка пластинчатого теплообменника

Главная цель любой инженерной системы, связанной с передачей тепловой энергии — обеспечение стабильного, надежного и экономически целесообразного процесса. Для инженера или владельца объекта крайне важно иметь четкий алгоритм выбора и реализации схемы обвязки пластинчатого теплообменника (ПТО). Правильно подобранный и смонтированный узел напрямую влияет на общий коэффициент полезного действия (КПД) системы, минимизирует теплопотери и гарантирует длительный срок службы оборудования без риска аварийных остановок, гидроударов или преждевременного износа пластин.

Основные принципы и способы подключения оборудования

Базовая логика гидравлического подключения строится на том, чтобы обеспечить передачу тепла от греющего контура к нагреваемому с максимальной эффективностью. Переходя от общих целей к технической реализации, важно понимать: универсального решения не существует. Выбор конкретного способа подключения зависит от множества параметров, главными из которых являются требуемый температурный график теплосети, проектная тепловая мощность аппарата, а также допустимые гидравлические потери в системе.

Одноходовые и многоходовые схемы

Ключевое конструктивное различие кроется во внутренней маршрутизации потоков. В одноходовыхтеплообменниках рабочие среды движутся строго в одном направлении, проходя через весь пакет пластин от входа к выходу. Это наиболее простое и востребованное решение, обеспечивающее низкое гидравлическое сопротивление.

В многоходовых аппаратах поток меняет свое направление один или несколько раз с помощью специальных поворотных пластин. Это усложняет конструкцию и увеличивает сопротивление, однако такое решение полностью оправдано, когда необходимо существенно увеличить время контакта сред для максимального теплосъема — например, при минимальной разнице температур между греющим и нагреваемым контурами.

Параллельное и последовательное соединение

Когда мощности одного аппарата недостаточно или требуется резервирование на ответственных объектах, применяется групповая установка теплообменников.

• Параллельное соединение позволяет распределить общий поток теплоносителя поровну между несколькими ПТО. Это классический метод масштабирования, позволяющий наращивать пропускную способность системы и обеспечивающий 100% резервирование (один аппарат можно вывести на промывку без остановки котельной).
• Последовательное соединение применяется для поэтапного нагрева среды. Жидкость проходит сначала через один теплообменник, а затем через второй, что позволяет добиться точного выхода на заданные температурные значения при сложных технологических процессах.

Типовые схемы обвязки теплообменника в системах отопления и ГВС

Применение ПТО на жилых и промышленных объектах регламентируется строгими отраслевыми стандартами. От теории соединений мы переходим к конкретным практическим решениям, чтобы понять, какая схема является базовой, а какая — наиболее энергоэффективной для конкретных нужд.

Одноступенчатая схема подключения

Это самая простая, распространенная и недорогая в реализации схема для систем горячего водоснабжения (ГВС). Холодная водопроводная вода проходит через аппарат и сразу нагревается до нормируемых +60 °C за счет тепла из подающего трубопровода теплосети. Экономическая выгода при монтаже здесь максимальна из-за минимального количества трубной обвязки и арматуры. Однако у схемы есть существенный минус: она сильно зависит от стабильности температуры в теплосети, а точность регулирования температуры горячей воды ограничена.

Двухступенчатая смешанная схема

Данное решение является золотым стандартом для современных индивидуальных тепловых пунктов (ИТП), так как во главу угла ставится экономия ресурсов. Принцип заключается в использовании тепла обратного трубопровода системы отопления для предварительного (первично) нагрева холодной воды. Только после этого подогретая вода направляется во вторую ступень, где «догревается» теплоносителем из подающей линии. Несмотря на сложность проектирования и обвязки, такая схема колоссально снижает нагрузку на тепловую сеть и экономит средства на оплату тепловой энергии.

Разборный пластинчатый теплообменник ЕТ-002, Теплосила

0 ₽

Теплообменник пластинчатый разборный ЕТ-002-2056990 Теплосила

68 812 ₽

Прокладка EPDM S04A (пр. класс 48A2169806), Ридан (ст. 005U1240) 089N2823

0 ₽

Технология и правила монтажа своими руками

Даже идеально спроектированная схема может быть сведена на нет некачественной установкой. Физический процесс монтажа должен строго опираться на требования СНиП и технические паспорта производителей оборудования. Соблюдение монтажных допусков, соосности патрубков и отсутствие избыточных осевых нагрузок на фланцы — критически важные условия для предотвращения протечек и деформации стяжных шпилек.

Подготовка места и установка на раму

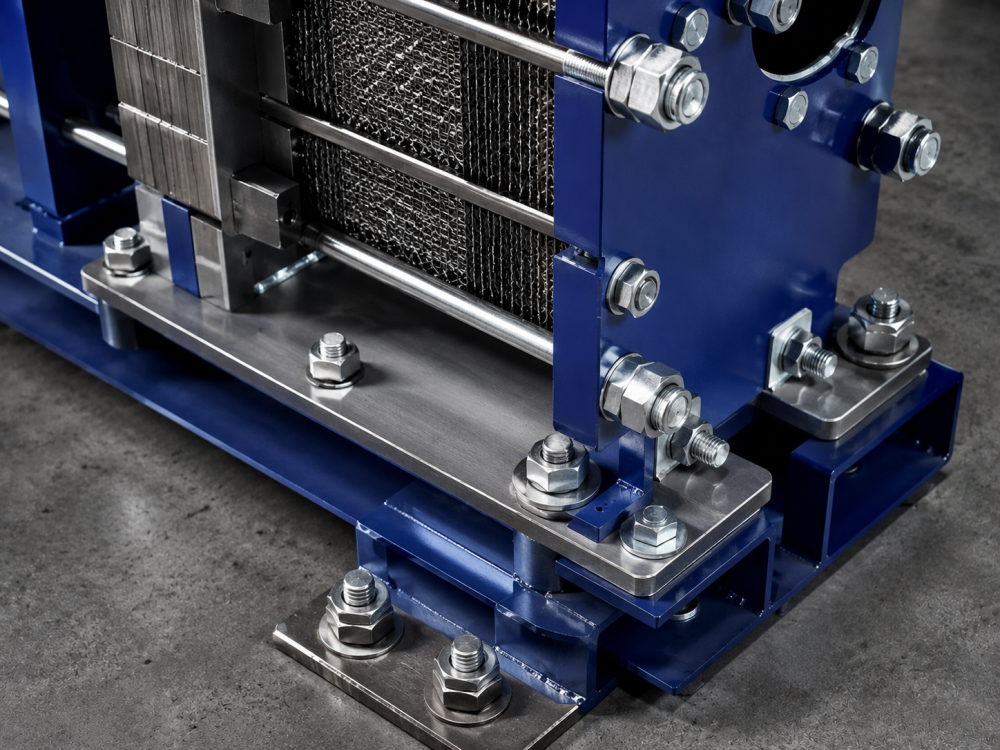

Основание под теплообменник должно быть ровным, прочным и строго горизонтальным. Аппарат необходимо надежно зафиксировать на стальной раме или бетонном подиуме с помощью анкеров, что исключит передачу вибраций от насосов и предотвратит перекосы корпуса. Крайне важно еще на этапе планировки котельной оставить достаточно свободного пространства (обычно не менее 1-1.5 метров со стороны прижимной плиты) для беспрепятственного обслуживания, стягивания шпилек и демонтажа пакета пластин.

Правильное направление потоков: прямоток и противоток

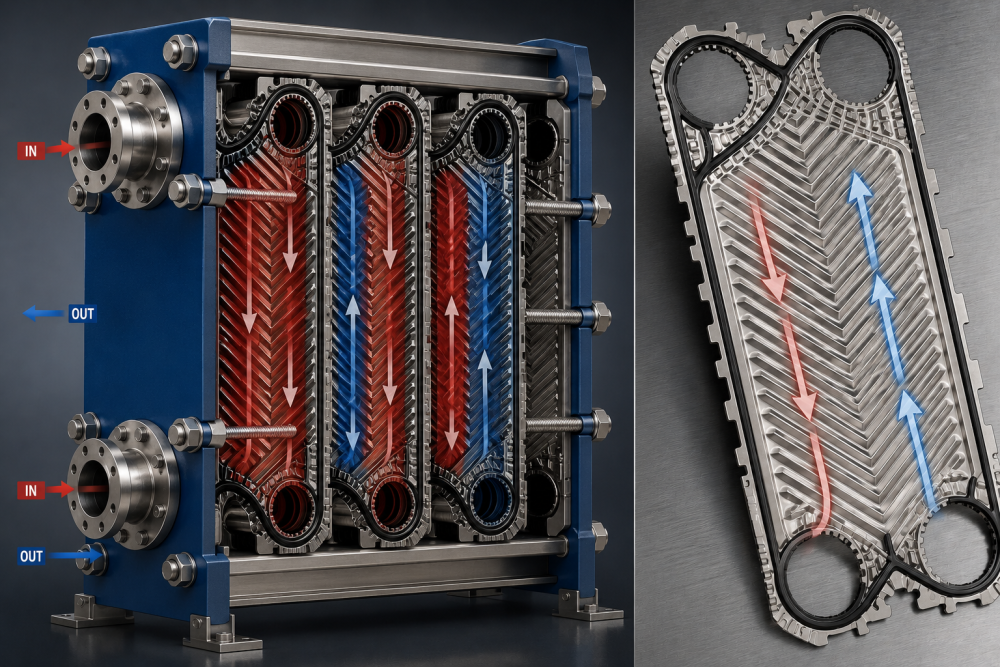

Физика процесса теплопередачи в пластинчатых аппаратах диктует свои правила: для достижения расчетного КПД критически важно соблюдение противотока. Горячая и холодная среды должны двигаться навстречу друг другу. Это обеспечивает стабильную разницу температур на каждом участке пластины. Ошибка при подключении патрубков (подключение в режиме прямотока) приведет к катастрофическому падению тепловой мощности аппарата — он просто не сможет выдать заданные параметры, независимо от выбранной ранее схемы обвязки.

Необходимая арматура и элементы системы обвязки

Сам по себе теплообменник — это лишь металлическая конструкция. Работоспособным узлом его делает правильно подобранный «обвес». Обязательная арматура защищает дорогостоящие гофрированные пластины от механического засорения и разрушительных гидроударов.

Запорная арматура и фильтры грубой очистки

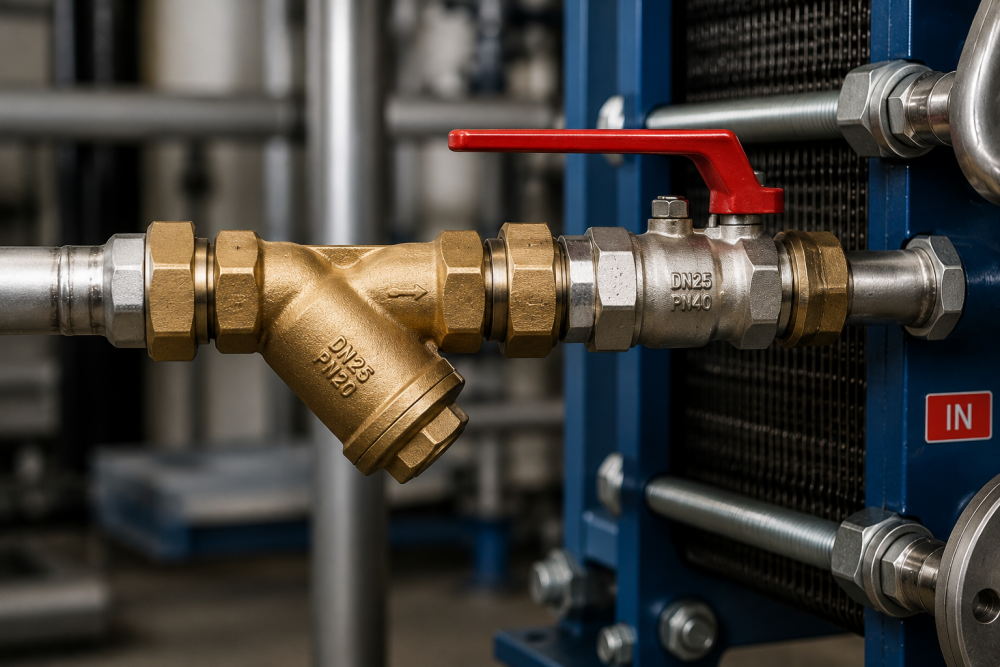

Установка сетчатых фильтров-грязевиков на входе в каждый контур — не рекомендация, а жесткое правило. Узкие каналы между пластинами мгновенно забиваются окалиной, песком и ржавчиной. Отсутствие фильтрации гарантированно ведет к быстрому зарастанию каналов, снижению протока и полному выходу системы из строя. Для возможности очистки фильтров и сервиса самого ПТО, контуры отсекаются надежными шаровыми кранами или дисковыми затворами.

Контрольно-измерительные приборы и датчики

Минимальный жизнеобеспечивающий набор для мониторинга включает манометры и биметаллические термометры, установленные непосредственно на каждом патрубке (четыре входа/выхода). Контроль температуры позволяет судить о качестве теплообмена, а перепад давления (дельта между входом и выходом) — это единственный объективный способ вовремя диагностировать степень загрязнения аппарата и необходимость его промывки.

Рекомендации по эксплуатации и обслуживанию

Успешный запуск котельной — только начало. Дальнейшее поддержание работоспособности системы требует планового подхода. Регулярный контроль и сервис позволяют продлить межремонтный интервал оборудования в несколько раз и сохранить его проектную мощность на протяжении десятилетий.

Теплоизоляция корпуса для снижения потерь

Голый стальной корпус теплообменника рассеивает огромное количество энергии в помещение котельной. Теплоизоляция является обязательным условием для повышения энергоэффективности системы. Кроме того, она защищает обслуживающий персонал от термических ожогов при случайном касании. Оптимальным решением являются заводские съемные кожухи (обычно из минеральной ваты в оболочке из полиуретана или алюминия), которые легко демонтируются и не затрудняют доступ к стяжным болтам.

Особенности промывки и очистки пластин

По мере эксплуатации на пластинах неизбежно образуется накипь и минеральные отложения.

• Безразборная химическая промывка (CIP) — проводится с помощью циркуляционного насоса (бустера) и кислотных реагентов. Она эффективна при регулярном ТО, когда перепад давления по показаниям манометров только начал расти.

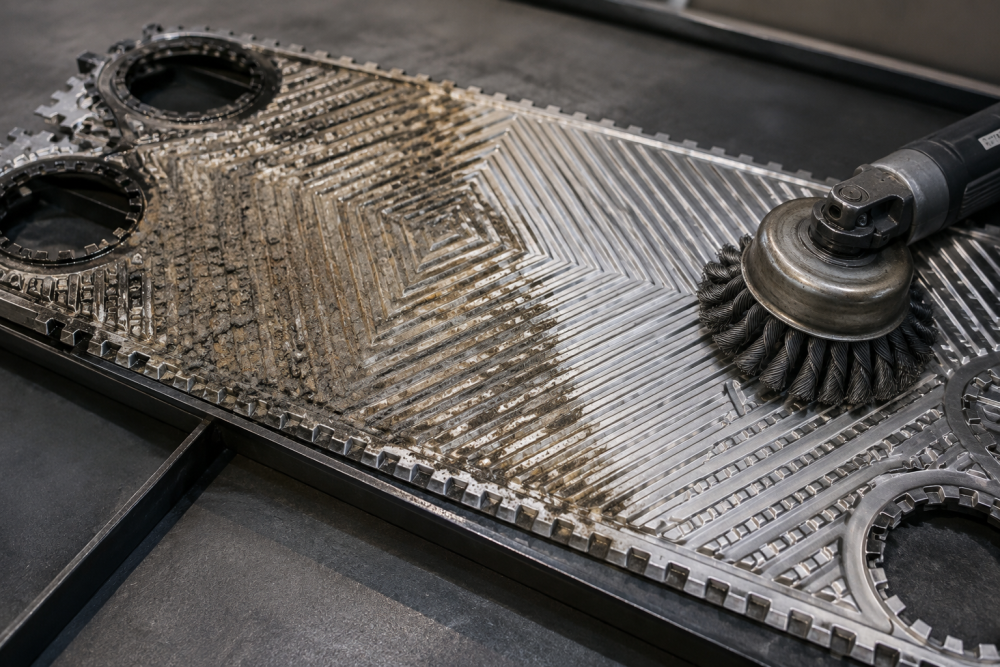

• Механическая разборная очистка — применяется при критическом зарастании каналов. Аппарат вскрывается, и каждая пластина очищается мягкими щетками вручную или аппаратом высокого давления.

Регулярное техническое обслуживание и химическая мойка стоят в десятки раз дешевле, чем аварийная замена пробитого или полностью закоксованного пакета пластин.
