Принцип работы и устройство пластинчатого теплообменника

Принцип работы и устройство пластинчатого теплообменника

Эффективность любого процесса теплообмена напрямую зависит от грамотного сочетания точной инженерной конструкции и законов термодинамики. Для многих инженеров и владельцев предприятий выбор подходящего теплообменного оборудования становится сложной задачей: ошибка в расчетах или непонимание механики работы может привести к падению КПД всей системы и финансовым потерям. Ниже мы детально разберем механику работы пластинчатых теплообменников (ПТО). Вы увидите, что современный ПТО — это не просто монолитный агрегат, а продуманная модульная система, где каждый, даже самый мелкий элемент, критически влияет на итоговую производительность и надежность.

Основные конструктивные элементы и состав теплообменника

Понимание принципа работы начинается с изучения анатомии устройства. Пластинчатый теплообменник имеет строгую иерархию компонентов, которые собираются в единый функциональный блок. Надежность аппарата, его способность выдерживать гидроудары и агрессивные среды полностью определяются качеством сборки этих отдельных узлов.

Из чего состоит пластинчатый теплообменник: ключевые узлы

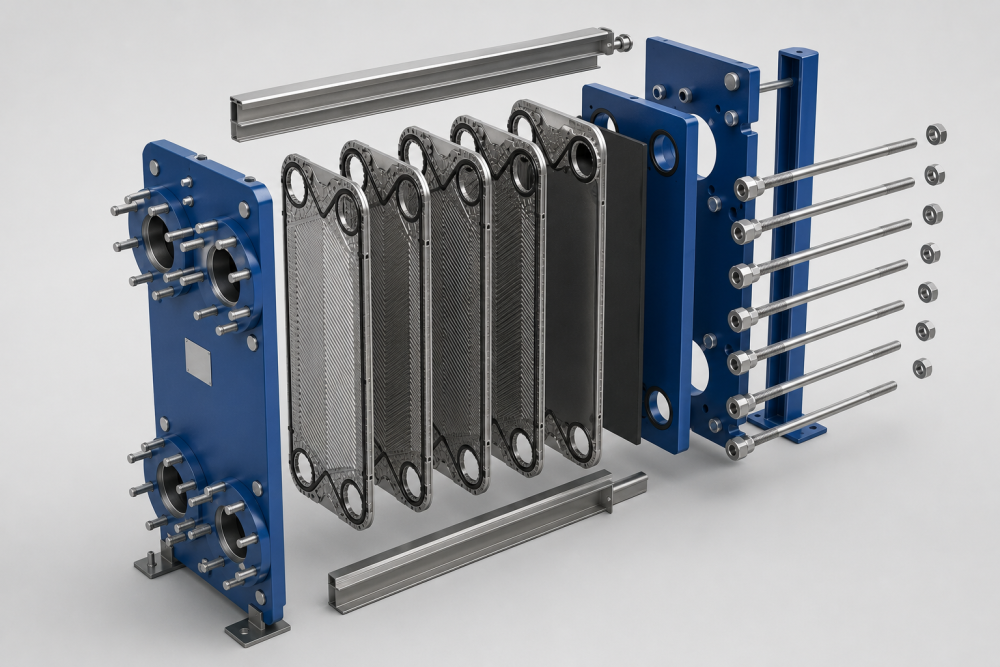

В базовую комплектацию стандартного разборного ПТО входят несколько основных деталей. В первую очередь, это массивные плиты (неподвижная передняя и прижимная задняя), между которыми зажимается главный рабочий орган — пакет металлических пластин. Чтобы пластины позиционировались ровно и не смещались, используются верхняя и нижняя направляющие. Вся эта конструкция надежно стягивается в единый прочный корпус при помощи шпилек. Понимание того, как эти части соединяются друг с другом, помогает оценить общую прочность и ремонтопригодность аппарата.

Конструкция пластин и типы уплотнений

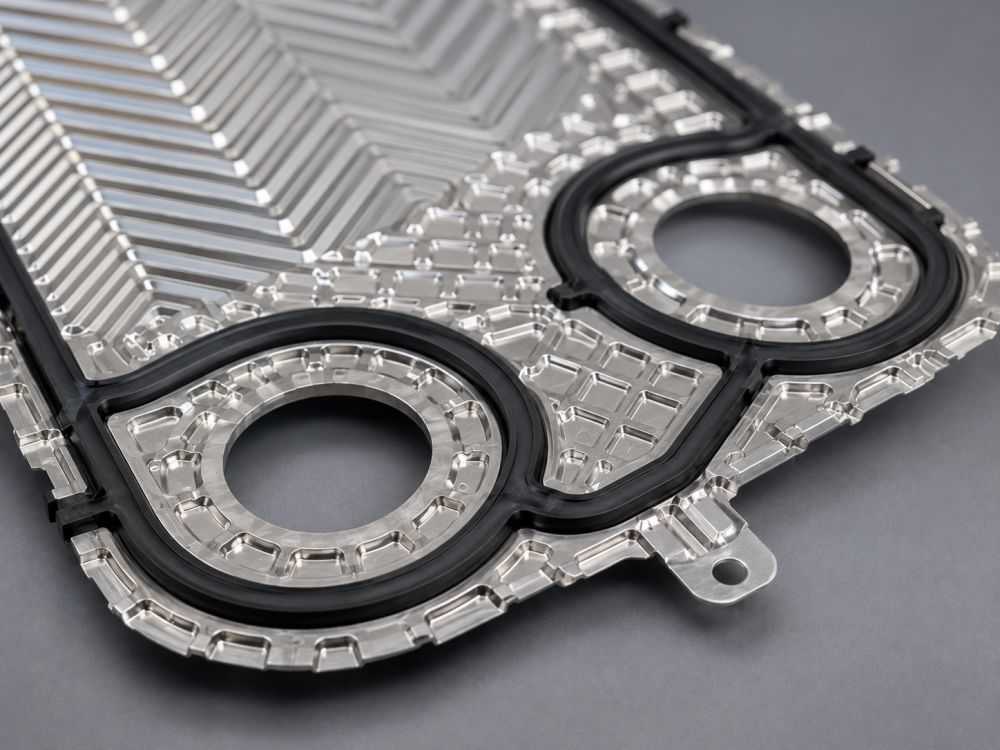

«Сердце» любого ПТО — это сами пластины и разделяющие их эластичные прокладки. Микрогеометрия пластин имеет сложный гофрированный рельеф (чаще всего шевронного типа). Именно эти гофры создают каналы для жидкостей. По периметру каждой пластины в специальном желобке укладывается уплотнение (изготавливается из полимеров, таких как EPDM или NBR). Уплотнения выполняют двойную роль: обеспечивают абсолютную герметичность контуров и направляют потоки сред в нужные каналы. Поскольку прокладки подвергаются постоянному температурному воздействию, они являются главным расходным материалом, от которого зависит работа теплообменника без протечек.

Рама, плиты и стяжные болты

Внешний силовой каркас устройства состоит из толстостенных плит и мощных стяжных шпилек (болтов). Задача этого каркаса — удерживать огромное рабочее давление внутри системы и обеспечивать максимальную плотность прилегания резиновых уплотнений во всем пакете. Главное преимущество такой конструкции рамы заключается в ее масштабируемости. Если мощность системы потребуется увеличить, нет нужды менять весь аппарат — достаточно ослабить стяжные болты, отодвинуть плиту и добавить дополнительные пластины.

Как работает пластинчатый теплообменник

Если перевести взгляд со статики деталей на динамику процесса, становится понятно, как именно аппарат выполняет свою задачу. После подачи рабочих сред в порты начинается непрерывный цикл обмена энергией. Продуманная конструкция внутренних каналов в сочетании с физикой движения жидкостей обеспечивает эффективную теплопередачу без малейшего смешивания двух контуров.

Физический принцип передачи тепла

В основе работы ПТО лежит базовый закон теплопередачи через разделительную стенку. Горячая среда отдает свою тепловую энергию холодной среде через очень тонкую металлическую преграду (толщина пластины обычно составляет 0,4–0,5 мм). Благодаря такой малой толщине разделителя и высокой теплопроводности нержавеющей стали, тепловое сопротивление сводится к минимуму. Это обеспечивает высокую скорость передачи энергии.

Схема движения теплоносителей внутри аппарата

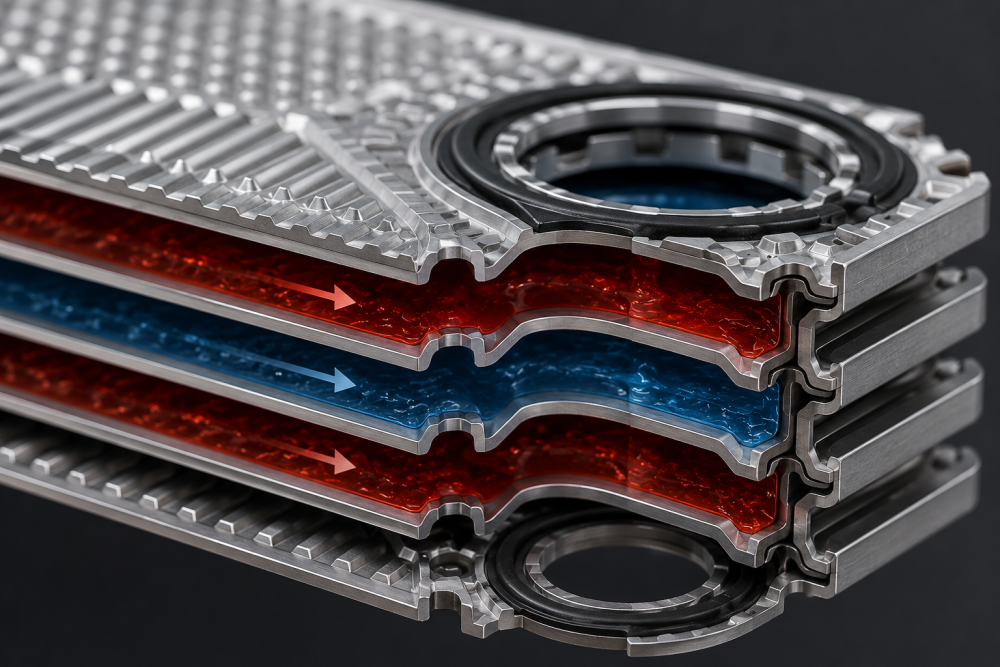

Внутри пакета пластин реализуется строгий алгоритм распределения потоков: вход, распределение по каналам, выход. Благодаря отверстиям по углам пластин и конфигурации прокладок, жидкости направляются строго в свои полости. Горячий теплоноситель заполняет, например, все четные каналы, а холодная нагреваемая среда — все нечетные. Таким образом, каждая пластина с одной стороны омывается горячей жидкостью, а с другой — холодной.

Прямоток и противоток: особенности действия

Движение сред внутри аппарата может быть организовано по двум схемам: прямоток (когда жидкости движутся в одном направлении) и противоток (навстречу друг другу). В подавляющем большинстве ПТО реализуется именно встречное движение. Эта схема позволяет поддерживать максимальный температурный напор на всем пути следования жидкостей. В результате холодная среда может нагреться до температуры, максимально близкой к температуре входящего горячего теплоносителя.

Технические характеристики и эффективность конструкции

Внутреннее устройство напрямую конвертируется в конкретные эксплуатационные характеристики. При подборе оборудования механика работы перекладывается на язык инженерных расчетов: киловатты мощности, потери напора и площади теплообмена.

Гидравлические режимы и турбулентность потоков

Особая форма гофров на пластинах сделана не только для механической жесткости. При прохождении жидкости через сложный рельефный канал поток превращается в турбулентный (завихренный). Высокая турбулентность — это главный залог высокого коэффициента теплопередачи при малых габаритах. Кроме того, постоянные микрозавихрения создают эффект самоочистки: поток срывает со стенок накипь и отложения, не давая им закрепиться на металле.

Влияние количества пластин на мощность устройства

Тепловая мощность аппарата находится в прямой зависимости от общей площади поверхности теплообмена. Наращивание этой площади происходит за счет добавления новых пластин в тот же корпус. Если тепловая нагрузка на объекте возросла, достаточно пересчитать параметры и расширить пакет. Это делает ПТО исключительно гибким инструментом для любых инженерных задач.

Сферы применения и преимущества эксплуатации

Уникальные конструктивные особенности делают пластинчатые теплообменники универсальным решением для множества отраслей. Сегодня они уверенно вытесняют громоздкие кожухотрубные аналоги, предлагая выдающуюся компактность и экономическую выгоду.

Где используются пластинчатые аппараты

Спектр применения ПТО огромен. В сфере ЖКХ они являются основой современных тепловых пунктов, обеспечивая здания отоплением и горячим водоснабжением (ГВС) — здесь критически важна их компактность для установки в тесных помещениях. В пищевой промышленности их применяют для пастеризации продуктов, где важна гигиеничность. В энергетике и на производствах они незаменимы для охлаждения масел и работы с агрессивными средами.

Особенности обслуживания и чистки оборудования

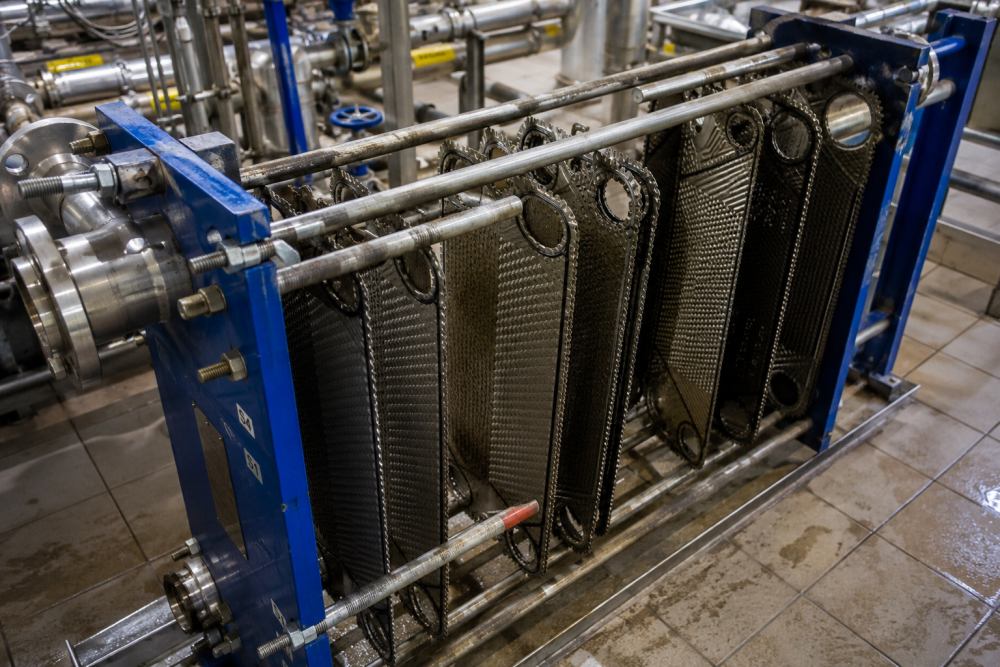

Одним из главных факторов снижения стоимости владения ПТО является его высокая ремонтопригодность. Разборная конструкция значительно облегчает сервисное обслуживание. Аппарат можно промыть химическим способом без разборки или, ослабив шпильки, раздвинуть пакет пластин для тщательной механической очистки каждой детали. Вышедшую из строя прокладку можно заменить локально, без необходимости менять весь агрегат.
