Преимущества и недостатки пластинчатых теплообменников
При проектировании инженерных сетей, модернизации котельных или создании технологических линий перед инженерами и владельцами объектов неизбежно встает вопрос выбора теплообменного оборудования. Цель данной статьи — помочь вам объективно оценить целесообразность установки пластинчатого теплообменника (ПТО) вместо традиционных кожухотрубных или спиральных альтернатив. Мы предоставим комплексный взгляд на технические возможности этого оборудования, честно разберем эксплуатационные риски и подготовим почву для понимания того, почему в одних сценариях ПТО незаменим, а в других — требует осторожного подхода.
Ключевые преимущества пластинчатых теплообменников
Основные конструктивные достоинства пластинчатых аппаратов выделяют их на современном рынке теплового оборудования и делают стандартом де-факто в сферах ЖКХ, пищевой и химической промышленности. Эти преимущества не являются случайностью — они выступают прямым следствием самого устройства аппарата: пакета гофрированных пластин, плотно прижатых друг к другу. Именно эта геометрия определяет выдающиеся физические показатели ПТО, которые мы детально разберем ниже.
Высокий коэффициент полезного действия и теплопередачи

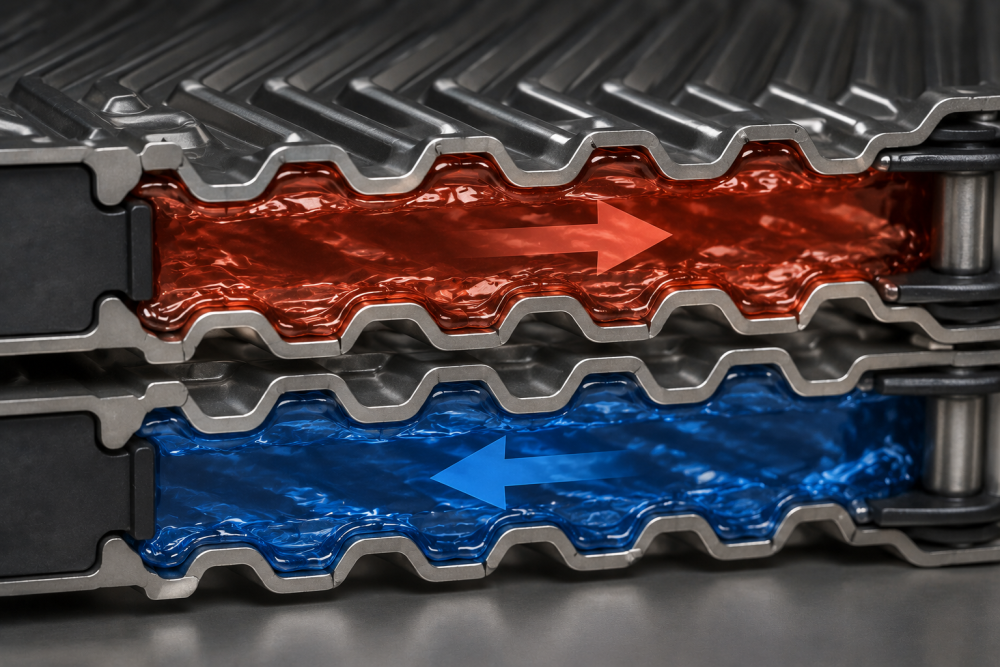

Секрет эффективности ПТО кроется в физике процесса теплообмена. Сложный гофрированный профиль (чаще всего шевронный рисунок) создает сильную турбулизацию потока даже при относительно низких скоростях движения сред. Турбулентность разрушает пограничный слой жидкости, препятствующий передаче тепла, а сверхмалая толщина самих металлических пластин (от 0,4 до 0,6 мм) обеспечивает максимальный теплосъем при минимальных термических потерях.
В результате читатель и потенциальный пользователь получает очевидную выгоду: такая высокая эффективность позволяет существенно снизить расход теплоносителя по сравнению с классическими кожухотрубными аналогами, обеспечивая тот же температурный график при меньших энергозатратах на перекачку жидкости насосами.
Компактные габариты и малый вес оборудования
При равной тепловой мощности разборный пластинчатый теплообменник занимает в 3-4 раза меньшую площадь, чем кожухотрубный аппарат. В условиях плотной компоновки современных индивидуальных тепловых пунктов (ИТП) или блочно-модульных котельных эта экономия пространства становится критически важной.
Кроме того, объем жидкости внутри каналов ПТО минимален. Это логически подводит к тому, что малый вес оборудования (как в сухом, так и в рабочем состоянии) радикально упрощает логистику, монтаж и не требует заливки массивных бетонных фундаментов. В будущем малый вес и компактность сыграют на руку и при возможной модернизации системы.
Возможность масштабирования и простота обслуживания

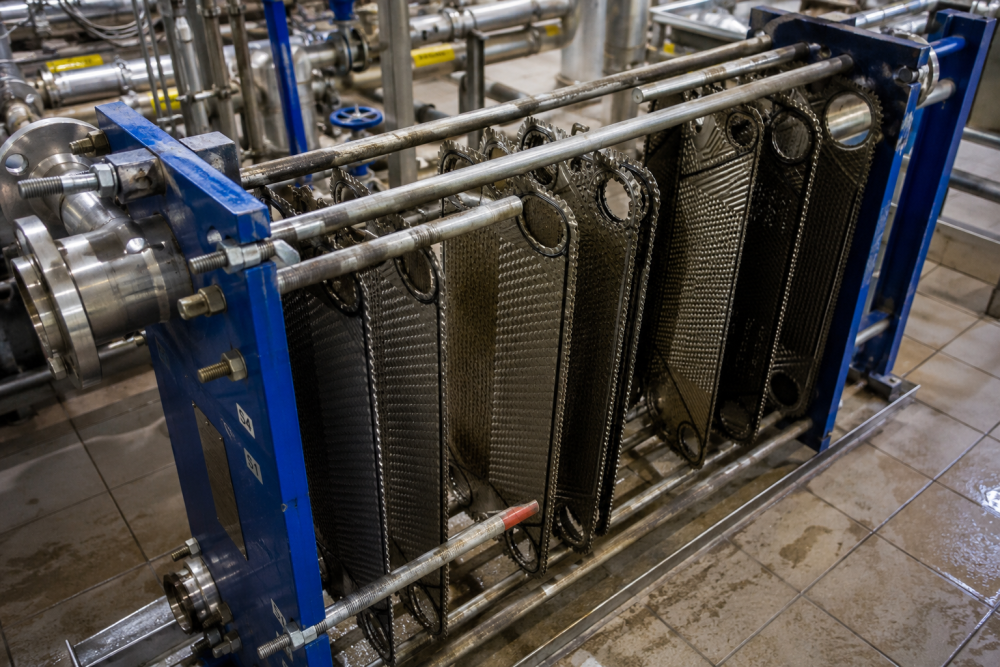

Разборная конструкция ПТО дает уникальную возможность, недоступную большинству других типов оборудования — гибкость мощности. Если тепловая нагрузка на объект возросла (например, пристроили новый цех или увеличили этажность здания), достаточно просто ослабить стяжные шпильки и добавить в пакет необходимое количество пластин.
Аналогичным образом конструкция обеспечивает легкость разборки для профилактической или капитальной механической чистки. Загрязненные пластины можно извлечь, промыть аппаратом высокого давления и установить обратно. Эта гибкость эксплуатации является мощным аргументом “за”, однако именно она плавно подводит нас к факторам, которые могут осложнить работу оборудования.
Недостатки и ограничения при эксплуатации
Любое инженерное решение имеет свои эксплуатационные рамки, за пределами которых заявленные преимущества нивелируются рисками поломок. Важно понимать, что большинство так называемых «минусов» пластинчатых теплообменников являются не конструктивным браком, а прямым следствием нарушения нормативных условий работы. Разберем критические параметры среды, которые требуют особого внимания.
Требования к качеству и чистоте теплоносителя
Узкие каналы между пластинами (обычно от 2 до 5 мм) — это плата за высокий КПД. Из-за такой геометрии ПТО крайне чувствительны к механическим примесям в воде: песку, окалине, ржавчине. Это обосновывает строгую необходимость установки сетчатых фильтров-грязевиков на входе в аппарат и организации грамотной водоподготовки.
Главный инсайт этого блока: экономия на системе очистки или отсутствие фильтрации неизбежно ведет к быстрому засорению каналов, резкому падению КПД, росту гидравлического сопротивления и, как итог, к незапланированным затратам на сервисное обслуживание и промывку.
Ограничения по рабочему давлению и температуре

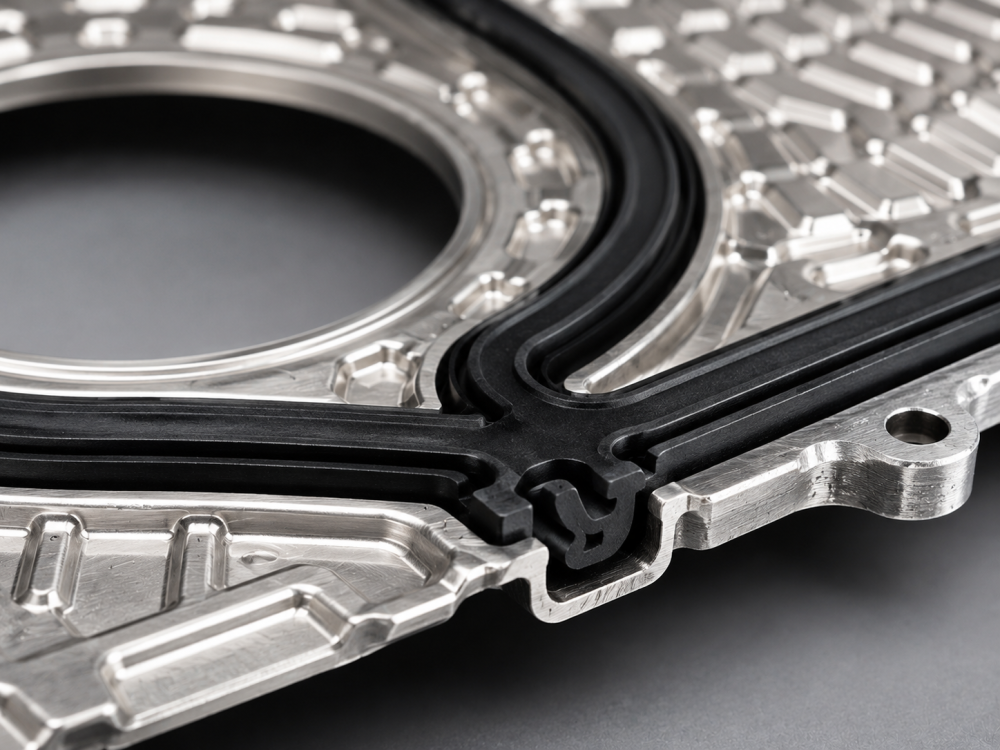

Слабым местом разборных ПТО являются полимерные или эластомерные (резиновые) уплотнения, проложенные между каждой пластиной. Именно они ограничивают применение аппаратов в высокотемпературных и высоковольтных контурах.
Для большинства стандартных моделей предельные значения составляют до 200°C по температуре и до 25 бар по давлению. Читателю следует четко понимать: если технологический процесс предполагает использование перегретого пара высокого давления или агрессивных термомасел, превышающих эти пороги, необходимо выбирать другой тип оборудования (например, сварные, полусварные или кожухотрубные аппараты).
Чувствительность к агрессивным химическим средам
Контакт с химически активными жидкостями может вызвать точечную коррозию металлических пластин и быструю деградацию резиновых прокладок. Неправильный подбор материалов под конкретную рабочую среду — это главный риск эксплуатации ПТО.
Если для обычного отопления достаточно стали AISI 316 и прокладок EPDM, то для растворов кислот, щелочей или хлорсодержащих сред потребуются дорогие пластины из титана или сплавов Hastelloy, а также уплотнения из Viton. В условиях сверхжестких химических производств более выносливые трубчатые модели из спецсплавов могут оказаться более надежным решением.
Сравнительный анализ: почему выбирают пластинчатые модели
Пришло время провести итоговое сопоставление сильных и слабых сторон, переведя сухие технические параметры в плоскость принятия управленческих и инженерных решений. Почему же, несмотря на строгие ограничения по температуре и качеству воды, ПТО сегодня доминируют в современных инженерных системах?
Какой теплообменник лучше: пластинчатый или трубчатый
Выбор зависит от конкретной задачи. Сравним два типа по основным критериям:
- Габариты и вес: ПТО абсолютный лидер. Он занимает в разы меньше места, что критично для современных ИТП. Кожухотруб требует не только большой площади для установки, но и дополнительного свободного места, равного длине аппарата, для извлечения трубного пучка при чистке.
- Цена за киловатт мощности: При одинаковой тепловой нагрузке (особенно при небольших температурных напорах) пластинчатый аппарат обойдется дешевле за счет меньшей металлоемкости.
- Ремонтопригодность: ПТО легко разобрать и почистить механически, мощность можно изменить. Трубчатый аппарат очистить сложнее, а его мощность задана раз и навсегда.
- Устойчивость к давлению и температуре: Здесь безоговорочно побеждает кожухотруб. Он способен выдерживать экстремальные нагрузки и гидравлические удары, которые разорвали бы прокладки ПТО.
Алгоритм выбора: Если ваша задача — ЖКХ, теплосети, холодоснабжение, пищевая промышленность (до 25 бар и 200°C) — выбирайте ПТО. Если перед вами стоит задача охлаждения вязких нефтепродуктов, работа с паром высокого давления или агрессивной химией на высоких скоростях — побеждает кожухотруб.
Экономическая эффективность и окупаемость системы
При расчете экономической целесообразности необходимо анализировать совокупную стоимость владения (LCC — Life Cycle Cost). Она включает в себя затраты на первичную покупку, доставку, монтаж, а также регулярный сервис (промывку, замену уплотнений) на протяжении 10-15 лет.
Благодаря высочайшей энергоэффективности, ПТО снижают затраты на электроэнергию для насосных групп (за счет низкого сопротивления при правильном расчете) и позволяют максимально полно использовать теплоноситель. Эта постоянная экономия в долгосрочной перспективе с лихвой окупает стартовые затраты на хорошую водоподготовку и регулярный сервис. Именно поэтому ПТО являются абсолютным приоритетом для коммерческого и муниципального использования.
Рекомендации по выбору подходящего теплообменника
Перейдем от теоретических сравнений к практическим шагам. Ниже представлен финальный чек-лист для покупателя, который поможет избежать критических ошибок еще на этапе проектирования системы и подбора оборудования.
На что обратить внимание при подборе характеристик
Для того чтобы инженер мог корректно рассчитать теплообменник, ему необходимы точные вводные данные. Обязательный минимум включает в себя:
- Требуемую тепловую нагрузку (мощность в кВт или Гкал/ч).
- Температурный график: температуры сред на входе и выходе для обоих контуров (греющего и нагреваемого).
- Тип рабочих сред (вода, раствор этиленгликоля, пар, пищевой продукт) и их концентрацию.
- Допустимые потери давления в аппарате.
Главный инсайт: точность этих исходных данных напрямую влияет на итоговую стоимость и долговечность аппарата. Ошибка в тепловом графике на пару градусов может привести к тому, что вам предложат аппарат в два раза большего (и более дорогого) размера, чем нужно.
Типичные ошибки при оценке плюсов и минусов оборудования
Одно из самых распространенных заблуждений — покупка теплообменника «с большим запасом» (на 30-50% мощнее требуемого) без учета скорости потока. При слишком большом количестве пластин скорость жидкости падает, турбулентность исчезает, и аппарат начинает работать как отстойник, стремительно зарастая накипью и грязью.
Вторая ошибка — игнорирование стоимости будущего обслуживания. Приобретая дешевый ПТО неизвестного бренда, заказчик рискует столкнуться с ситуацией, когда через 3 года комплект сменных прокладок будет стоить как половина нового теплообменника, либо их вообще нельзя будет найти на рынке.
Подводя итог, хочется подчеркнуть: идеального теплообменного оборудования, подходящего абсолютно для всех случаев, не существует — есть лишь оптимальное решение под вашу конкретную задачу. Избежать ошибок, учесть все плюсы, минусы и ограничения поможет только профессиональный теплогидравлический расчет, выполненный профильными инженерами.
