Назначение и сферы применения пластинчатых теплообменников
Современные инженерные сети и промышленные предприятия невозможно представить без эффективного управления тепловой энергией. На производствах, в котельных и тепловых пунктах регулярно возникает необходимость передать тепло от одной среды к другой, не смешивая их. При проектировании таких систем инженеры часто сталкиваются с проблемой выбора: какой тип аппарата обеспечит максимальную производительность при минимальных габаритах?
Практика показывает, что пластинчатые теплообменники (ПТО) стали абсолютным стандартом для оптимизации тепловых процессов. В этом экспертном руководстве мы детально разберем функционал, внутреннее устройство и особенности внедрения этого оборудования в различные отрасли.
Для чего нужен пластинчатый теплообменник: основные функции
Пластинчатый теплообменник — это не просто соединительная деталь трубопровода, а ключевой узел управления энергетическими потоками предприятия или жилого здания. Его главная технологическая задача заключается в строгом контроле температурных режимов. Аппарат решает вопросы утилизации излишков тепла, безопасного нагрева или охлаждения рабочих жидкостей, подготавливая базу для стабильной работы всей инженерной инфраструктуры.
Эффективная передача тепла между средами

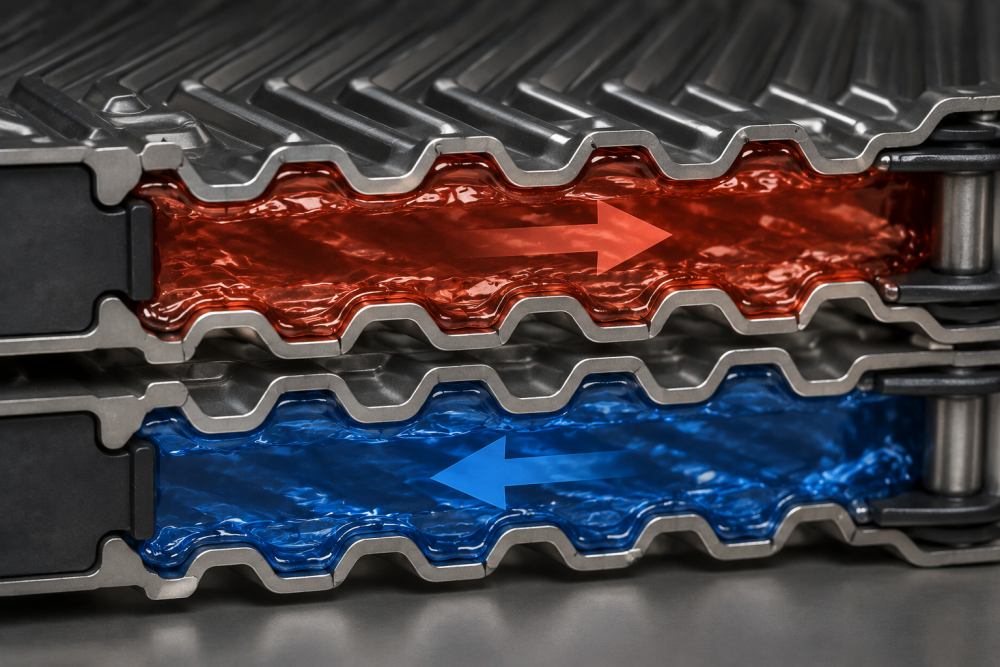

Механика работы устройства основана на теплообмене через тонкую металлическую стенку. Внутри аппарата два потока жидкости (например, горячий теплоноситель из теплосети и холодная вода для системы водоснабжения) движутся навстречу друг другу в режиме противотока. Среды абсолютно изолированы и не смешиваются.
Главный секрет кроется в гофрированной поверхности пластин. Сложный рельеф создает высокую турбулентность потоков, разрушая пограничный слой жидкости, который обычно препятствует теплопередаче. Именно благодаря такой физике процесса пластинчатые аппараты в 3–5 раз эффективнее классических кожухотрубных (трубчатых) теплообменников при сопоставимой мощности, занимая при этом значительно меньше места.
Экономия энергоресурсов и повышение КПД систем
Высокая теплоотдача напрямую конвертируется в финансовую выгоду. Способность ПТО работать с минимальной разницей температур между средами (вплоть до 1°C) позволяет извлекать максимум полезной энергии из первичного источника. Это радикально снижает затраты на топливо для котлов, уменьшает нагрузку на насосное оборудование и сокращает расход электроэнергии. Внедрение энергоэффективного теплообменника напрямую влияет на скорость окупаемости всего инженерного проекта.
Устройство и принцип работы оборудования
Потрясающие теплотехнические показатели достигаются исключительно благодаря продуманной внутренней архитектуре. Конструкция ПТО разрабатывалась с учетом необходимости выдерживать жесткие эксплуатационные режимы: гидроудары, перепады температур и воздействие агрессивных сред.
Особенности конструкции пластинчатого аппарата

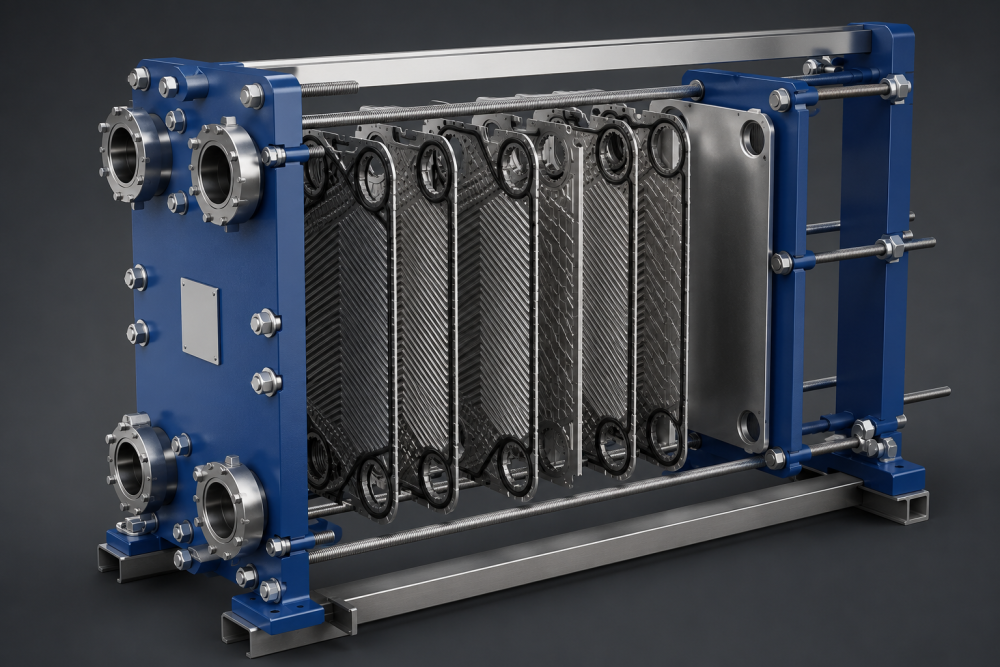

Основу разборного теплообменника составляет прочная стальная рама. Она состоит из неподвижной (передней) и прижимной (задней) плит, между которыми на верхней и нижней направляющих подвешен пакет рабочих пластин. Герметичность каналов обеспечивается эластичными резиновыми уплотнениями (прокладками), а вся конструкция стягивается мощными болтами.
Ключевая особенность такой компоновки — абсолютная модульность. Если потребности объекта возросли и требуется увеличить тепловую мощность, нет нужды покупать новый аппарат. Достаточно раздвинуть плиты и добавить в пакет необходимое количество дополнительных пластин.
Технология изготовления и используемые материалы

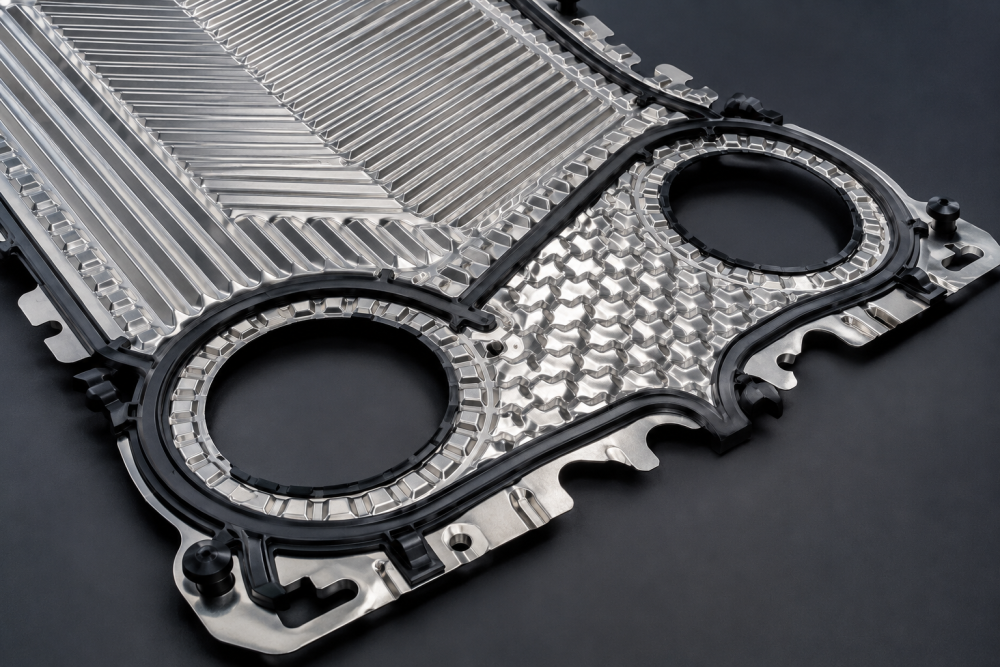

Пластины производятся методом холодной штамповки на сверхмощных гидравлических прессах. Этот процесс формирует сложный рисунок (чаще всего «елочку»), который задает характер движения жидкости.
Выбор материала пластин критически важен и зависит от агрессивности рабочей среды:
- AISI 304 — базовая нержавеющая сталь, отлично подходит для стандартных систем отопления (вода/вода).
- AISI 316 — легированная молибденом нержавеющая сталь, устойчивая к хлоридам. Применяется для бассейнов, ГВС и пищевой промышленности.
- Титан — используется для морской воды и высокоагрессивных химических реагентов.
Правильный подбор сплава исключает коррозию и гарантирует десятилетия бесперебойной работы, что открывает оборудованию путь в самые сложные промышленные отрасли.
Области применения пластинчатых теплообменников
Универсальность, компактность и вариативность материалов сделали пластинчатые теплообменники востребованными практически во всех сферах экономики. В каждой нише на первый план выходят свои специфические характеристики устройства.
Использование в системах отопления и горячего водоснабжения (ГВС)
В сфере ЖКХ пластинчатые аппараты являются «сердцем» индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктов. Высокая турбулентность потоков внутри каналов создает эффект самоочистки, значительно замедляя образование накипи от жесткой водопроводной воды. Кроме того, компактность оборудования позволяет размещать сверхмощные узлы в стесненных условиях подвальных помещений старого жилого фонда.
Применение в промышленном производстве и энергетике
Тяжелая промышленность требует охлаждения гидравлических масел, смазочно-охлаждающих жидкостей (СОЖ) для станков и отвода тепла от турбин электростанций. Здесь востребована высочайшая надежность и ремонтопригодность. В условиях сильного загрязнения технологических жидкостей разборный ПТО можно быстро отключить от сети, разобрать, промыть механическим способом (например, аппаратом высокого давления) и вернуть в строй без дорогостоящего демонтажа трубопроводов.
Решения для пищевой и химической промышленности
Для пищевых производств гигиеничность — главный критерий. Теплообменники используются для пастеризации и охлаждения молока, пива, соков и растительных масел. В этих процессах применяются аппараты из стали AISI 316 с пищевыми уплотнениями. Конструкция позволяет проводить регулярную безразборную CIP-мойку (Cleaning in Place), а при необходимости — полный физический осмотр внутренних поверхностей. На химических заводах ПТО справляются с агрессивными кислотами и щелочами благодаря применению титановых пластин и уплотнений из фторкаучука (Viton).
Системы кондиционирования и холодоснабжения
В сфере климат-контроля (чиллеры, тепловые насосы, системы фрикулинга) пластинчатые теплообменники выступают в роли испарителей и конденсаторов фреона. Для этих задач чаще применяются паяные модели (без резиновых уплотнений, спаянные медью в вакуумной печи), способные выдерживать высокое давление хладагента. Создание современных, энергоэффективных систем холодоснабжения было бы невозможным без использования ПТО.
Преимущества эксплуатации в различных условиях
Анализируя опыт применения в разных отраслях, можно выделить ключевые преимущества пластинчатых теплообменников, делающих их инвестиционно привлекательными:
- Компактность и малый вес: занимают в разы меньше места по сравнению с кожухотрубными аналогами, снижая затраты на логистику и монтаж.
- Гибкость и масштабируемость: возможность точной подстройки под новые мощности путем добавления или снятия пластин.
- Стойкость к отложениям: эффект самоочистки благодаря высокой турбулентности.
- Высочайший КПД: способность рекуперировать до 99% тепловой энергии.
- Удобство обслуживания: легкий доступ ко всем внутренним элементам разборных моделей.
Однако все эти плюсы реализуются на практике только при одном условии — если аппарат был правильно рассчитан.
Как выбрать теплообменник под конкретные задачи предприятия
Процесс подбора теплообменника не терпит приблизительных оценок. Ошибка в расчетах приведет к недогреву, закипанию среды, повышенному гидравлическому сопротивлению или преждевременному выходу из строя.
Для корректного выбора необходимо определить следующие параметры:
- Тип сред (вода, пар, масло, кислота, пищевой продукт) для подбора материалов пластин и уплотнений.
- Температурный график (температуры на входе и выходе для обоих контуров).
- Тепловая нагрузка (мощность) в кВт или массовый расход сред.
- Допустимые потери давления (гидравлическое сопротивление).
- Запас поверхности на загрязнение (обычно закладывается 10-15% дополнительной площади для компенсации будущих отложений).
Учитывая сложную нелинейную термодинамику процессов, подбор осуществляется с помощью специализированного инженерного софта. Это критически важный этап, предшествующий закупке оборудования. Доверьте расчет профессионалам — обратитесь к инженерам-теплотехникам, чтобы получить оптимальное решение, которое гарантированно справится с задачами вашего объекта.
