Методики и примеры расчета пластинчатых теплообменников
Главная цель данной статьи — предоставить инженеру-теплотехнику и проектировщику комплексный и понятный инструментарий для самостоятельного вычисления параметров теплообменного аппарата. Представленный материал объединяет строгую теоретическую базу с прикладными примерами, в частности, для систем горячего водоснабжения (ГВС). Это позволяет решить извечную проблему выбора между классическим ручным расчетом и использованием «черных ящиков» в виде закрытого автоматизированного ПО, давая специалисту ясное понимание физики процессов на каждом этапе.
Теоретические основы и методика расчета пластинчатого теплообменника

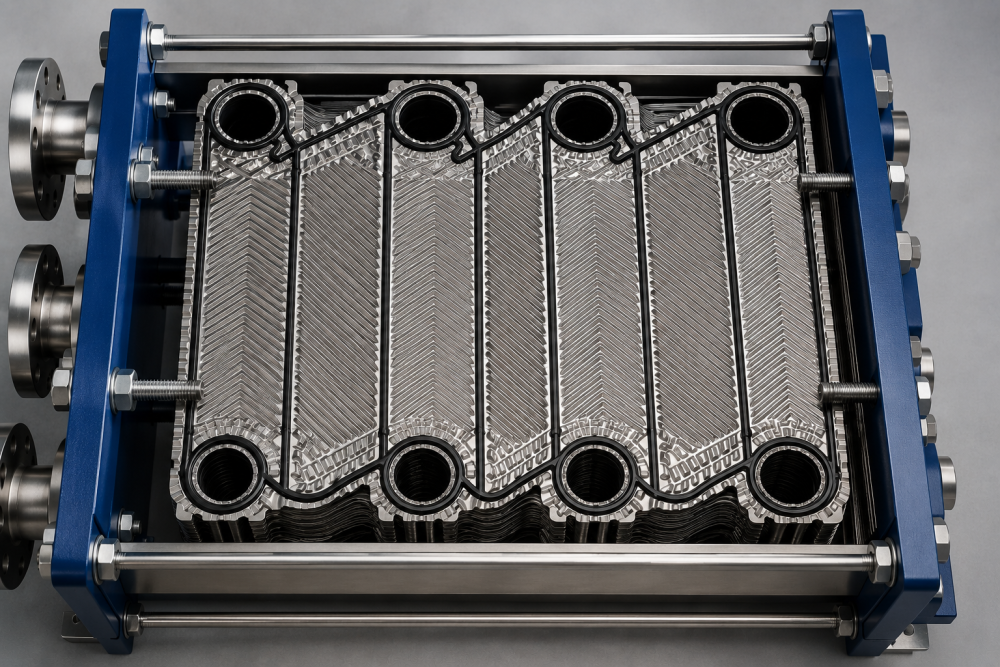

Понимание физической сущности процесса теплопередачи — это фундамент, без которого невозможен грамотный подбор оборудования. В пластинчатом аппарате тепловая энергия передается от нагретой среды к холодной через тонкую гофрированную металлическую стенку. Освоение теоретической базы является обязательным первым шагом перед тем, как переходить к манипуляциям с конкретными формулами расчета площади и гидравлики.
Основные уравнения теплового баланса
Расчет любого теплообменника начинается с определения количества теплоты, которое необходимо передать. Базовое уравнение тепловой нагрузки (Q) связывает массовый расход теплоносителя (G), его удельную теплоемкость (c) и разность температур на входе и выходе из аппарата (Δt):
Q = G · c · Δt
С помощью этой формулы читатель определяет количество передаваемого тепла в Ваттах (или ккал/ч). Полученное значение Q становится фундаментальной константой для всех последующих этапов расчета: количество теплоты, отданное греющей средой, должно быть равно количеству теплоты, полученному нагреваемой средой.
Определение коэффициента теплопередачи
Коэффициент теплопередачи (k) отражает интенсивность обмена теплом между двумя средами. Его структура складывается из термического сопротивления самой стенки и сопротивлений теплоотдаче по обе ее стороны.
Тип среды (вода, пар, растворы гликоля) и характер потока (турбулентный или ламинарный) кардинально влияют на эффективность теплообмена. Чем выше турбулизация внутри каналов, тем выше коэффициент теплоотдачи, что напрямую подготавливает почву для расчета оптимальной геометрии аппарата с учетом теплопроводности конкретного материала пластин.
Расчет температурного напора

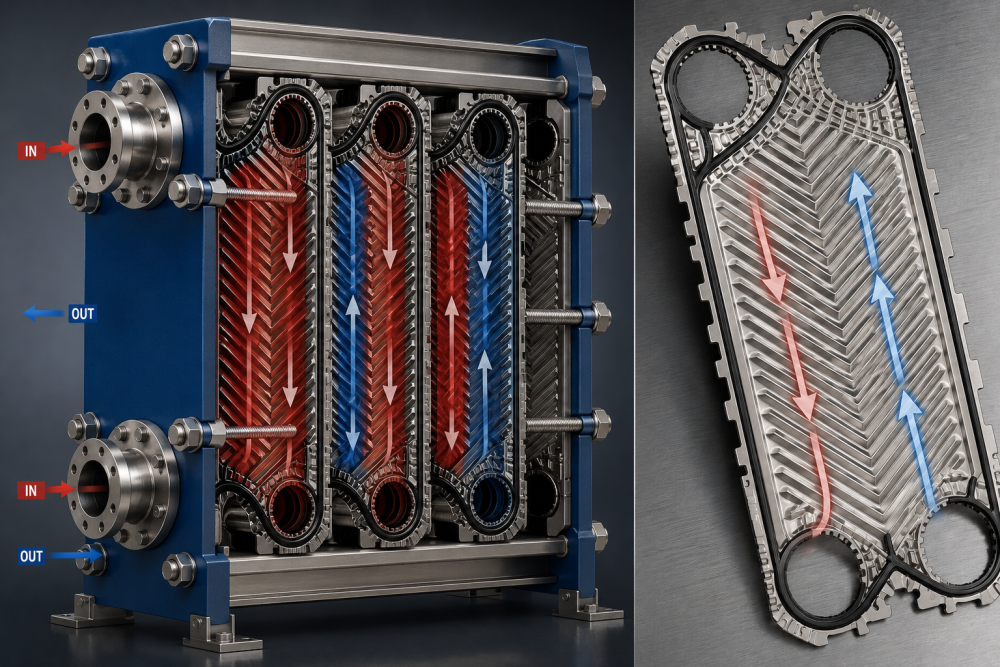

В пластинчатых аппаратах теплоносители меняют свою температуру по мере движения, поэтому используется среднелогарифмическая разность температур (ΔTср). Для наиболее эффективных противоточных схем она определяется на основе максимальной и минимальной разницы температур на концах аппарата. Результатом этого блока становится важнейший расчетный показатель, который связывает воедино тепловую нагрузку и коэффициент теплопередачи в единую систему для последующего поиска требуемой площади.
Определение площади поверхности теплообмена
Переход от общих теплофизических параметров к конструктивным характеристикам оборудования — следующий шаг, использующий данные из предыдущего раздела. Точный расчет площади критически важен: недостаток поверхности приведет к недогреву системы, а ее необоснованный избыток напрямую влияет на увеличение стоимости и габаритов конечного узла.
Формула расчета необходимой площади пластин
Итоговая формула для вычисления расчетной поверхности теплообмена (F) представляет собой отношение тепловой нагрузки к произведению коэффициента теплопередачи и температурного напора:
F = Q / (k · ΔTср)
Полученное значение — это теоретический минимум. При проектировании необходимо всегда закладывать запас поверхности (обычно 10-15%). Он требуется для компенсации неизбежных загрязнений (накипи, органических отложений) в процессе будущей эксплуатации.
Влияние компоновки каналов на поверхность теплообмена

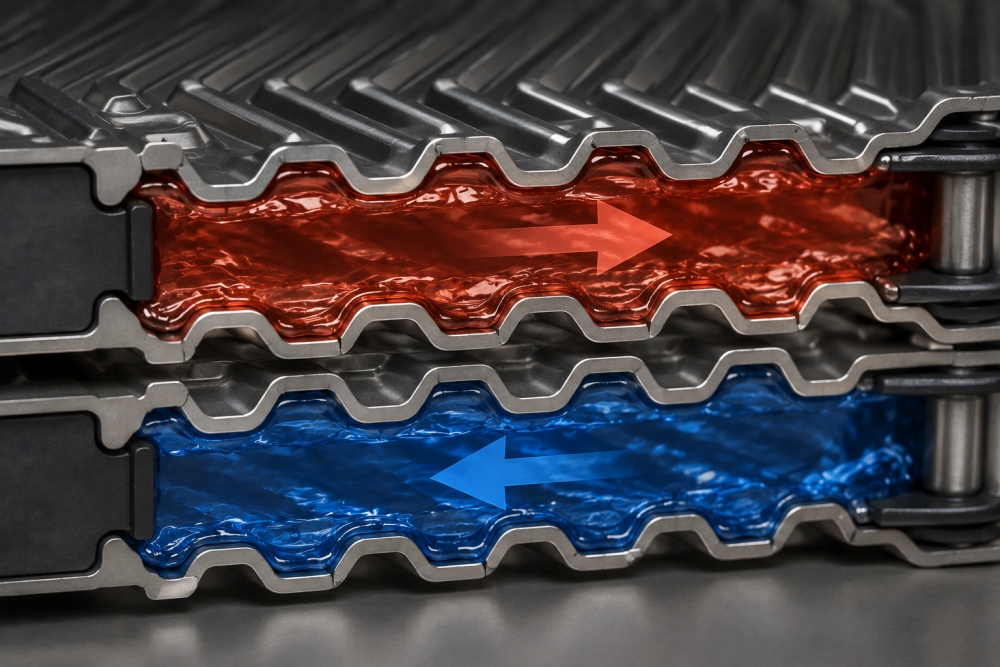

Поверхность теплообмена работает по-разному в зависимости от того, как сформирован канал. Симметричные и несимметричные каналы, а также жесткие или мягкие углы наклона гофр напрямую влияют на интенсификацию теплообмена. Использование пластин с тупым углом («жестких») создает сильную турбулентность, улучшая теплопередачу, но увеличивая гидравлическое сопротивление. Таким образом, эффективное использование расчетной площади пластин всегда балансирует на грани допустимого давления в системе.
Инженерный расчет пластинчатого теплообменника для ГВС
Применение полученных теоретических знаний лучше всего рассматривать на самой востребованной на практике задаче — подготовке горячей воды. Специфика ГВС заключается в том, что параметры теплоносителя, поступающего от котельной или городской ТЭЦ, диктуют проектировщику жесткие рамки.
Особенности подбора оборудования для систем горячего водоснабжения
Теплообменник ГВС работает в специфических условиях агрессивной, богатой кислородом водопроводной воды и при необходимости строгого соблюдения санитарных норм. Это определяет важность выбора материалов: для пластин, как правило, применяется нержавеющая сталь марки AISI 316, а для прокладок — эластомеры EPDM или NBR, подходящие для пищевых сред, исходя из химического состава используемой воды.
Учет пиковых нагрузок и температурных графиков
Методика расчета систем ГВС опирается на максимальный часовой расход и график теплосети (например, 70/30 °C в летний период или 115/70 °C в зимний). Важный инсайт: чтобы не допустить недогрева воды в моменты максимального водоразбора (вечерние и утренние пики), расчет теплообменника ГВС всегда должен выполняться на минимальные параметры сети (чаще всего это летний режим), когда греющей энергии в системе меньше всего.
Практический пример расчета теплообменного аппарата
Чтобы продемонстрировать сквозной пример вычислений, объединим все ранее упомянутые формулы в единый алгоритм. Этот блок служит проверкой усвоения материала и дает готовый шаблон для работы с реальными объектами.
Исходные данные и выбор теплоносителей
Данные для расчета проектировщик должен брать из Технического задания (ТЗ), выданных Технических условий (ТУ) или опираясь на нормы СНиП. Сформируем вводные параметры для типовой системы «вода-вода»:
| Параметр | Греющая среда | Нагреваемая среда (ГВС) |
|---|---|---|
| Температура на входе | 70 °C | 5 °C |
| Температура на выходе | 30 °C | 60 °C |
| Расход теплоносителя | 10 750 кг/ч | 7 160 кг/ч |
| Допустимые потери давления | 30 кПа | 30 кПа |
| Тепловая нагрузка (Q) | 500 кВт | 500 кВт |
Пошаговый алгоритм вычислений
Пройдем через последовательность расчетов:
- Расчет температурного напора (ΔTср): Разница на горячем конце (70 - 60) = 10 °C. На холодном (30 - 5) = 25 °C. ΔTср = (25 - 10) / ln(25/10) ≈ 16.37 °C.
- Тепловая мощность: Q = 500 000 Вт.
- Коэффициент теплопередачи (k): Для пластинчатого аппарата с данными параметрами принимаем расчетное значение k ≈ 6000 Вт/(м²·К).
- Расчет площади (F): F = 500 000 / (6000 · 16.37) ≈ 5.09 м².
- Площадь с запасом (15%): 5.09 · 1.15 = 5.85 м².
- Количество пластин: При площади одной пластины 0.15 м², получаем 5.85 / 0.15 = 39 рабочих пластин. С учетом крайних глухих пластин, финальное количество в пакете составит 41 штуку.
Проверка гидравлического сопротивления
Поверочный расчет потерь давления на аппарате для пакета из 41 пластины показывает гидравлическое сопротивление около 22 кПа по греющей стороне и 18 кПа по нагреваемой. Сравнив их с допустимыми значениями из исходных данных (30 кПа), делаем вывод о полной пригодности выбранной модели теплообменника по критерию энергозатрат на прокачку теплоносителя.
Справочные материалы и методические рекомендации
Резюмируя предложенную методику, следует предоставить инструменты для минимизации рисков при проектировании. Сегодня инженерная практика переходит от трудоемких ручных вычислений к профессиональным стандартам отрасли и современным способам верификации результатов.
Типовые ошибки при самостоятельном проектировании
При ручном расчете наиболее часто встречаются следующие критические просчеты:
- Игнорирование запаса на загрязнение (приводит к быстрому падению эффективности оборудования).
- Неверный учет вязкости сред (особенно актуально для растворов гликолей и масел).
- Занижение диаметра патрубков (вызывает резкие скачки гидравлического сопротивления и шум в системе).
Четкая инструкция для проверки «на адекватность»: всегда сопоставляйте полученные вручную габариты и количество пластин с каталогами производителей для аналогичных тепловых мощностей перед переходом к закупке оборудования.
Программное обеспечение для автоматизированного расчета
Хотя ручной метод важен для понимания физики, специализированное программное обеспечение от производителей и независимых вендоров является сегодня обязательным этапом верификации ручного расчета. Только мощные алгоритмы ПО позволяют в считанные секунды учесть сложные гидродинамические процессы внутри каналов, физические свойства сред при разных температурах и подобрать идеальную конфигурацию теплообменника с точностью до десятых долей процента.
