Инструкция по сборке и разборке пластинчатых теплообменников

Инструкция по сборке и разборке пластинчатых теплообменников

Данная статья представляет собой строгий технический регламент, разработанный для предотвращения протечек, аварийных ситуаций и поломок теплообменного оборудования. Пластинчатые агрегаты требуют высокой точности при обслуживании. Неукоснительное соблюдение приведенной последовательности действий при монтаже и демонтаже не только гарантирует безопасность персонала, но и позволяет сохранить заводскую гарантию производителя, а также кратно увеличить общий срок службы агрегата.

Подготовка к проведению работ

Подготовительный этап — это абсолютный фундамент безопасности и качества всего технического обслуживания. Переход к любым механическим действиям без надлежащей подготовки категорически запрещен. Халатность на этой стадии неизбежно ведет к производственным травмам, разгерметизации контуров и порче дорогостоящих пакетов пластин.

Необходимые инструменты и оборудование

Для проведения работ требуется специализированный инвентарь. Использование бытовых или неподходящих инструментов недопустимо, так как это ведет к повреждению крепежа и уплотнений. Обязательный чек-лист включает:

• Динамометрические ключи (для равномерной затяжки стяжных шпилек).
• Точный измерительный инструмент (рулетка, штангенциркуль).
• Мягкие щетки с нейлоновой щетиной (для очистки пластин без повреждения профиля).
• Стропы и подъемные механизмы (для крупногабаритных плит).

Наличие профессионального инвентаря напрямую связано с точностью последующей сборки. Только так можно вернуть пакету пластин исходные проектные размеры.

Меры безопасности и требования к персоналу

К обслуживанию теплообменников допускаются только квалифицированные специалисты, прошедшие инструктаж по работе с сосудами под давлением и потенциально агрессивными рабочими средами. Весь персонал обязан использовать средства индивидуальной защиты (СИЗ): защитные очки, термо- и химически стойкие перчатки, каски и спецобувь. Перед началом демонтажа исполнитель должен четко осознавать зоны своей ответственности и риски, связанные с остаточным давлением или высокой температурой теплоносителя.

Пошаговая разборка пластинчатых теплообменников

Разборка оборудования — это процесс, который должен протекать в строгом обратном порядке алгоритму сборки. Главная задача на этом этапе — сохранить исходную геометрию пакета пластин и не допустить деформации направляющих, что является критически важным для успешного завершения ремонтных работ в будущем.

Подготовка устройства и слив рабочей среды

Перед началом демонтажа необходимо полностью отсечь теплообменник от всех рабочих контуров с помощью запорной арматуры. После этого производится сброс давления и полное удаление теплоносителя через дренажные клапаны. Важно понимать: даже незначительные остатки агрессивной жидкости или горячей воды могут повредить уплотнения при разжатии плит или создать опасные для жизни условия в рабочей зоне.

Ослабление стяжных болтов и демонтаж прижимной плиты

Ослабление шпилек выполняется строго по схеме «крест-накрест» небольшими итерациями. Это позволяет избежать перекоса подвижной прижимной плиты и ее заклинивания на направляющих балках. Нарушение порядка ослабления на этом этапе создает избыточное напряжение в металле, что может привести к необратимой деформации направляющих и повреждению резьбы стяжных элементов.

Снятие и маркировка пластин

Перед извлечением каждой пластины из блока ее необходимо промаркировать (если заводская нумерация отсутствует) и зафиксировать схему их чередования. Хаотичное снятие элементов сделает невозможной корректную обратную сборку без использования заводской спецификации. Сохранение порядка — гарантия правильного формирования каналов при монтаже.

Очистка и дефектовка внутренних компонентов

Процесс разборки плавно переходит в тщательную ревизию каждой детали. Повторное использование компонентов без осмотра недопустимо. Идеально чистая пластина без микротрещин и дефектов — это единственный залог абсолютной герметичности системы после запуска.

Проверка состояния уплотнений и каналов

Каждое уплотнение проверяется на наличие признаков критического износа: потерю эластичности, остаточную деформацию, трещины и разрывы. При обнаружении этих дефектов дальнейшая эксплуатация прокладок недопустима. Пластины отбраковываются при наличии коррозии или деформации профиля. Особое внимание уделяется чистоте портов и полному отсутствию солевых или органических отложений в каналах.

Подготовка поверхностей к монтажу

Перед установкой новых прокладок пазы пластин должны быть тщательно очищены и обезжирены. Необходимо удалить все остатки старого клея, герметика или разрушившейся резины. Качество подготовки этой поверхности напрямую влияет на то, насколько плотно прилягут новые уплотнения, что определяет стойкость агрегата к скачкам давления.

Пошаговая инструкция по сборке теплообменника

Данный раздел описывает ключевой этап восстановления работоспособности оборудования. Сборка требует предельной концентрации и аккуратности. Логика процесса заключается в переходе от набора очищенных деталей к созданию единого, монолитного и герметичного пакета в строгом соответствии с техническим паспортом изделия.

Установка пластин на направляющие рамы

Процесс навешивания начинается с аккуратной установки каждой пластины, при этом необходимо контролировать их ориентацию относительно верхней и нижней направляющей. В процессе формирования пакета следует осуществлять постоянный визуальный контроль зазоров между пластинами — они должны прилегать друг к другу равномерно, без перекосов и образования щелей.

Правильная последовательность и схема чередования пластин

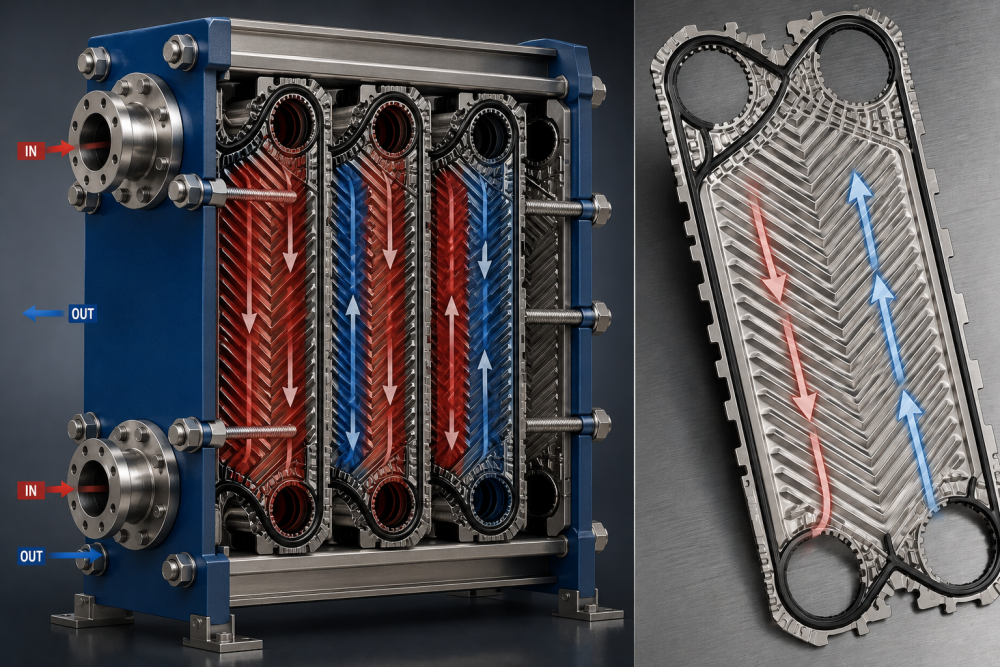

Формирование рабочих каналов происходит за счет правильного чередования пластин (например, типа L и H) или их поворота на 180 градусов относительно друг друга, в зависимости от модели. Ошибка в схеме чередования — критический промах, который гарантированно приведет к смешиванию сред (внутренней протечке) или полному отсутствию теплообмена из-за блокировки потоков.

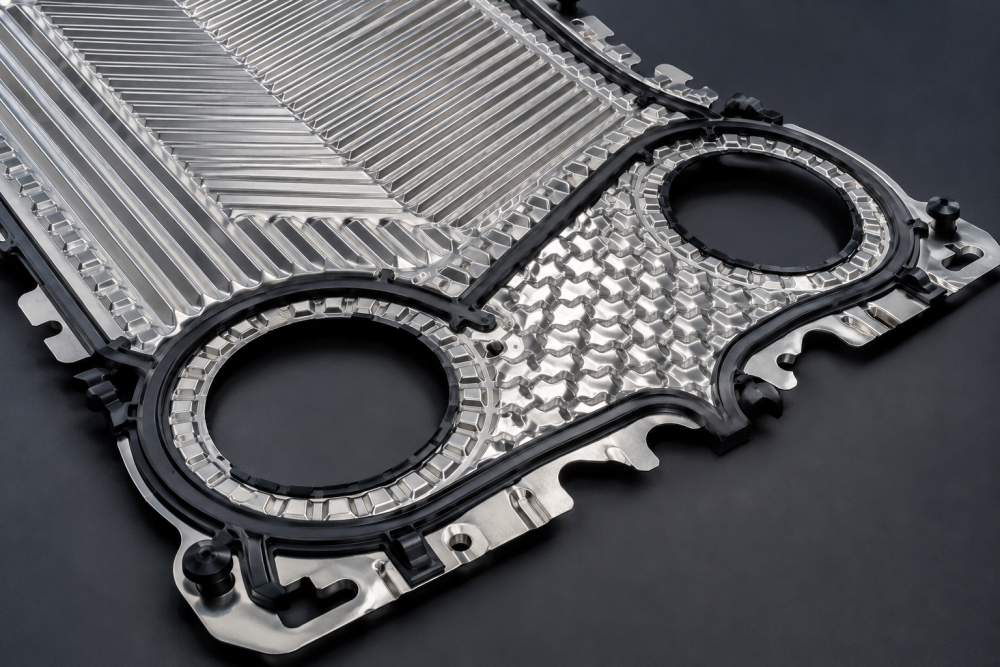

Монтаж уплотнительных прокладок

Фиксация уплотнений (будь то клипсовая система крепления или клеевая) должна производиться строго в проектных пазах. Важно следить, чтобы прокладка ложилась ровно. Перекручивание, растяжение или малейшее смещение уплотнителя из паза гарантированно вызовет наружную течь при подаче давления в систему.

Затяжка и проверка герметичности

Затяжка стяжных болтов — это завершающий и самый ответственный этап, на котором проверяется качество выполнения всех предыдущих действий. Главная цель процесса стяжки — достижение расчетного размера пакета пластин (размер «L»), который всегда указывается на металлическом шильдике прибора или в его паспорте.

Равномерное затягивание стяжных болтов до проектного размера

Стяжка шпилек производится поэтапно, диагональным методом («крест-накрест»), с постоянным контролем расстояния между неподвижной и прижимной плитами. Результатом правильной работы является пакет пластин, сжатый строго до паспортного значения. Нельзя допускать перетяжки (сжатия меньше размера «L»), так как это приведет к необратимому раздавливанию и повреждению новых прокладок.

Контроль параллельности плит

Во время стяжки обязательно применяется методика замера расстояний минимум в четырех точках (по краям плит). Это необходимо для исключения перекоса прижимной плиты. Отклонение параллельности даже на 2-3 мм может стать причиной локального падения давления на уплотнения в ослабленной зоне, что неминуемо приведет к утечке рабочей среды.

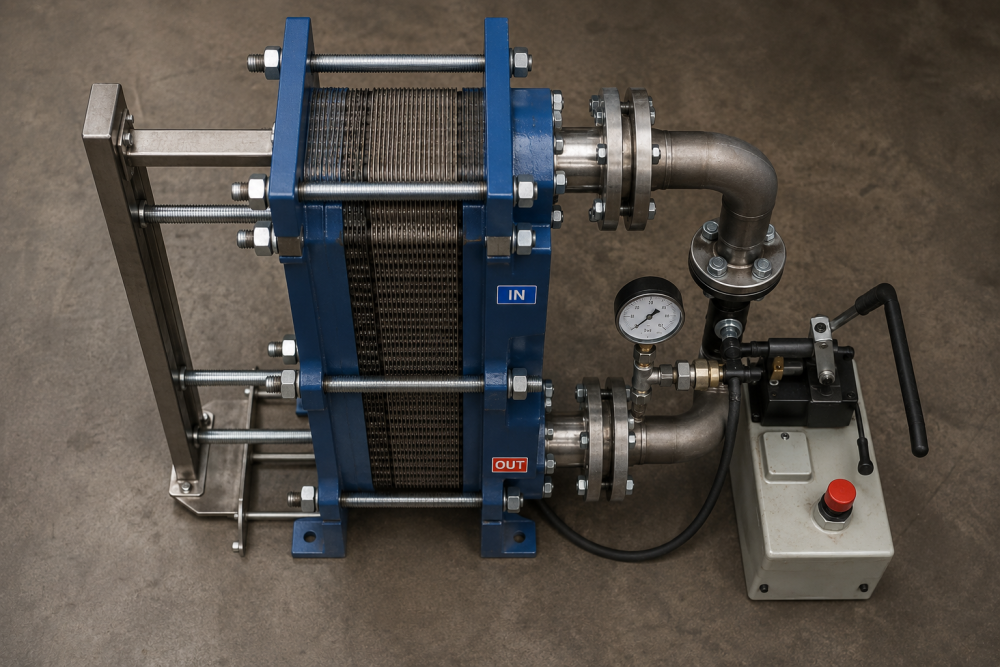

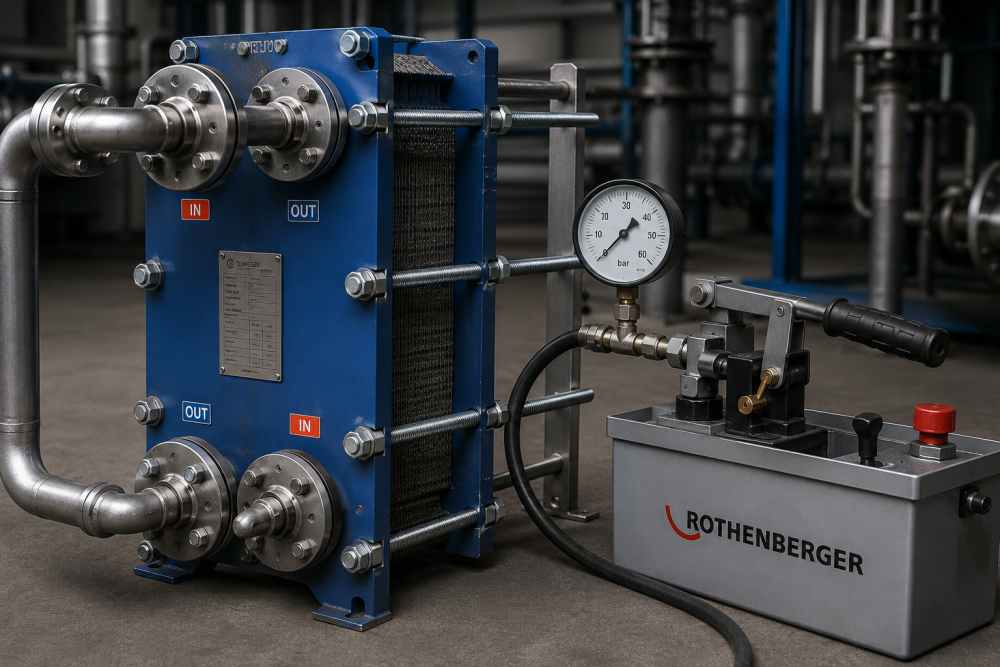

Опрессовка и проведение гидравлических испытаний

Порядок проведения испытаний строго регламентирован: подача давления в контуры должна осуществляться плавно, без гидроударов. После достижения тестового давления система выдерживается под нагрузкой заданное время (обычно от 15 до 30 минут). Отсутствие падения давления на манометрах и визуальное отсутствие капель на пакете пластин — алгоритм фиксации успешного испытания и подтверждение полной готовности оборудования к запуску в эксплуатацию.

Типичные ошибки при сборке и разборке

Анализ сервисной практики позволяет выделить ключевые анти-кейсы:

• Перетяжка стяжных шпилек ниже размера «L», убивающая прокладки.
• Игнорирование очистки пазов, приводящее к неплотному прилеганию.
• Неверная оритация или нарушение нумерации пластин.
• Неравномерная затяжка, вызывающая перекос плит.

Большинство аварий и протечек — это прямое следствие нарушения инструкции и человеческого фактора, а не заводского дефекта деталей.

Рекомендации по эксплуатации и плановому обслуживанию

Для поддержания высокого КПД теплообменника необходимо соблюдать график планово-предупредительных ремонтов (ППР). Ежедневно проводите мониторинг перепадов давления и температуры в контурах — рост гидравлического сопротивления первым сигнализирует о загрязнении каналов. Регулярное профессиональное обслуживание обходится предприятию в разы дешевле, чем экстренный аварийный ремонт и простой производственных линий из-за игнорирования технических регламентов.
