Инструкция по промывке и очистке пластинчатых теплообменников

Инструкция по промывке и очистка пластинчатых теплообменников

Пластинчатые теплообменники — ключевые узлы систем отопления, ГВС и кондиционирования. В процессе эксплуатации на их внутренних поверхностях неизбежно формируются отложения, которые критически снижают эффективность теплопередачи. Данная статья представляет собой подробное пошаговое руководство для инженеров, технических специалистов и владельцев систем. Практическая ценность гайда заключается в том, что он позволит вам правильно организовать процесс обслуживания на всех этапах: от диагностики состояния аппарата до финальной промывки и нейтрализации реагентов. Опираясь на эту инструкцию, вы сможете полностью восстановить КПД оборудования до заводских параметров и избежать дорогостоящего капитального ремонта.

Зачем и когда проводить обслуживание теплообменного оборудования

Технический сервис теплообменников — это не просто формальность, а строгая экономическая и эксплуатационная необходимость. Главная цель обслуживания заключается в поддержании заданного температурного графика и стабильного гидравлического режима. Если игнорировать регламентные работы, слой накипи внутри каналов начинает действовать как теплоизолятор. В результате котельному оборудованию или чиллерам приходится затрачивать гораздо больше энергии для достижения нужных параметров. Кроме того, многолетние отложения провоцируют развитие агрессивной подшламовой коррозии. Это ведет к необратимым повреждениям дорогостоящих металлических пластин и ускоренному разрушению уплотнительных элементов.

Признаки загрязнения и причины появления течи

Определить необходимость скорого вмешательства можно по ряду четких диагностических маркеров:

• Существенное падение давления (высокое гидравлическое сопротивление) внутри контура;
• Снижение температуры теплоносителя на выходе из аппарата при неизменных параметрах на входе;

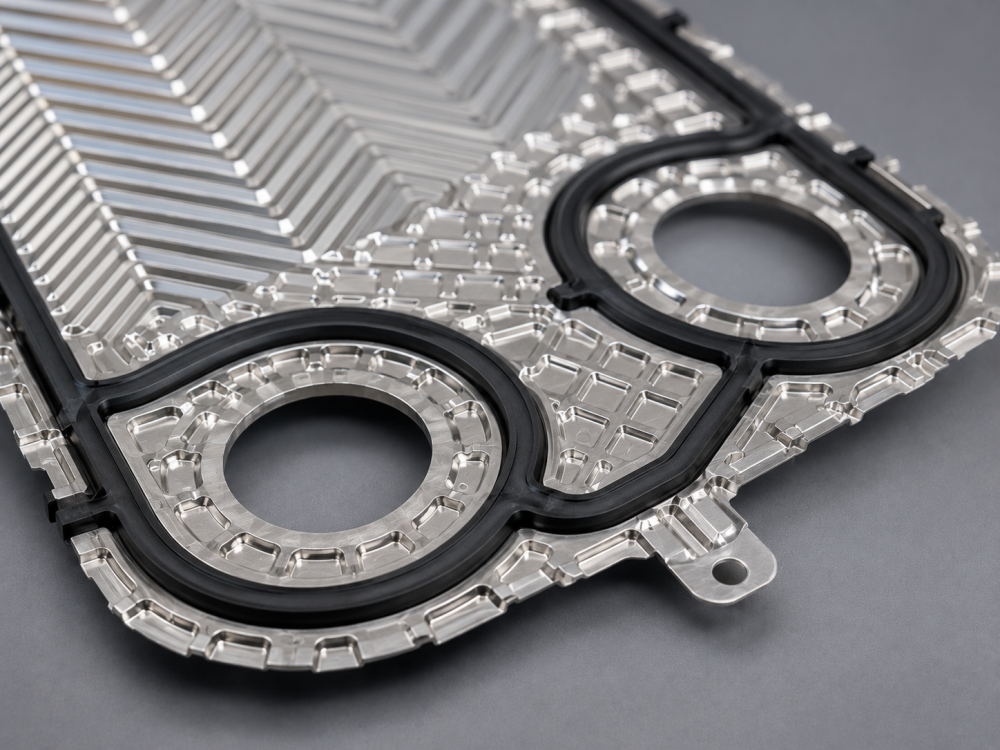

• Визуальное изменение геометрии уплотнений, их рассыхание или выдавливание.

Особое внимание следует уделять внешним подтекам. Течь очень часто является прямым следствием развития коррозии, скрытой под плотным слоем отложений. Это логически подводит к правилу: осмотры оборудования должны проводиться регулярно, чтобы выявить проблему до того, как свищ прорвет пластину.

Периодичность промывки пластинчатых теплообменников

График сервисных работ устанавливается исходя из условий эксплуатации оборудования. Если в системе используется жесткая неподготовленная вода или аппарат работает в высокотемпературном режиме (например, пар-вода), обслуживание может требоваться от 1 до 2 раз в год. Для стандартных контуров отопления с хорошим качеством теплоносителя срок увеличивается до 1 раза в 2–4 года.

Важно сформировать четкий вывод: плановый профилактический сервис всегда обходится предприятию дешевле, чем аварийное восстановление системы. Для грамотной профилактики необходимо правильно выбрать метод воздействия на накипь.

Методы очистки пластинчатых теплообменников

Выбор способа борьбы с загрязнениями зависит от их характера и степени запущенности системы. Понимание специфики каждого метода является связующим звеном между теоретической диагностикой и практической реализацией очистки.

Безразборная (химическая) промывка

Метод CIP (Cleaning In Place) подразумевает промывку без вскрытия пакета пластин. Это наиболее щадящий для оборудования и быстрый в исполнении вариант обслуживания. Использование специальной химии исключает физическое воздействие на эластомерные прокладки, сохраняя их герметичность. Данный метод максимально эффективен при регулярном плановом обслуживании, когда карбонатные или железистые загрязнения еще не заблокировали межпластинные каналы полностью.

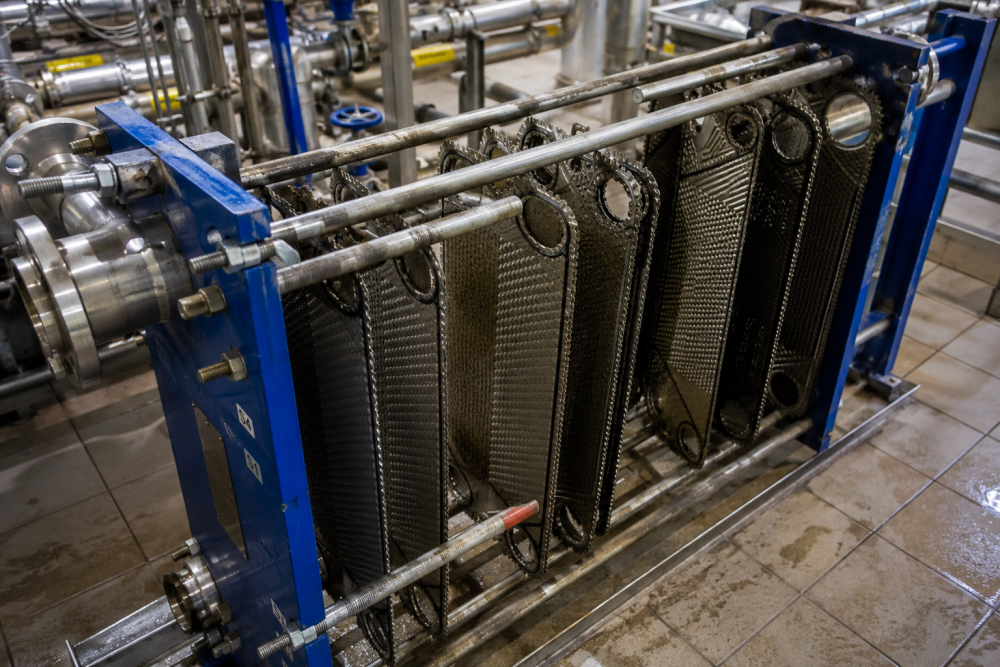

Механическая очистка с разборкой устройства

К разборному методу (часто с последующим замачиванием пластин в ваннах с реагентом) прибегают в ситуациях, когда обычная циркуляция химии бессильна. Это касается случаев сильного заиливания, попадания в контур строительного мусора или полного перекрытия каналов окаменевшими отложениями. Следует помнить о главном риске этого метода: при вскрытии аппарата высока вероятность повреждения прикипевших уплотнений, что потребует их полной замены. Именно поэтому наиболее востребованной процедурой остается своевременная и правильная химическая (безразборная) промывка.

Как промыть пластинчатый теплообменник без разборки: пошаговое руководство

Перейдем к прикладной части. Чтобы процесс прошел результативно и безопасно, он структурирован в строгий алгоритм. Ознакомившись с ним, вы получите точное понимание последовательности операций для самостоятельного (при наличии должных навыков) или контролируемого выполнения работ.

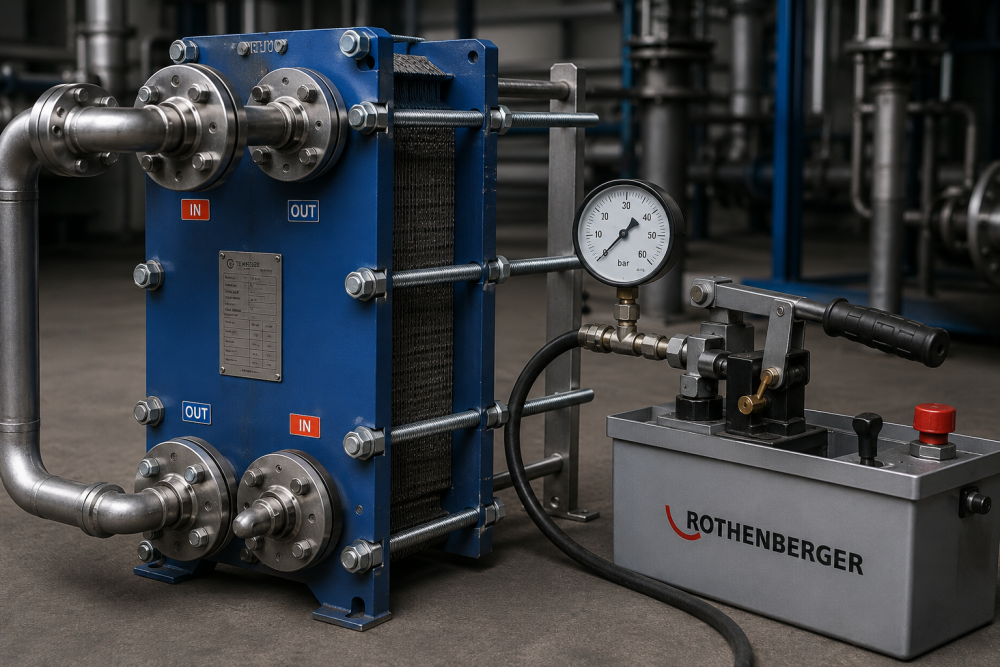

Необходимое оборудование для промывки

Для организации процесса CIP-мойки вам понадобится обязательный инвентарь:

• Бустер (специализированная насосная установка с кислотостойким резервуаром);
• Армированные химически стойкие шланги;
• Переходники для подключения к портам теплообменника;
• Сетчатые фильтры для удержания отслоившегося крупного шлама.

Ключевым звеном является бустер. Корректно подобранный насос должен обеспечивать высокую скорость циркуляции жидкости. Именно турбулентный поток помогает не только растворять накипь, но и физически отрывать её частицы от рельефа пластин.

Выбор химии и концентрация кислоты для очистки

Выбор рабочих реагентов напрямую зависит от химического состава отложений и материала пластин. Для растворения классической накипи (карбонатов кальция) отлично подходят средства на базе ортофосфорной или сульфаминовой кислоты. Для борьбы с оксидами железа (ржавчиной) применяются усиленные составы с ингибиторами коррозии.

Критически важное предупреждение: категорически недопустимо использовать соляную кислоту для промывки теплообменников, изготовленных из нержавеющей стали. Хлориды мгновенно провоцируют питтинговую (точечную) коррозию, что быстро приведет к образованию сквозных свищей и порче оборудования.

Технология циркуляционной промывки

Сам процесс химической очистки состоит из следующих шагов:

1. Отключение теплообменника от рабочей сети и слив теплоносителя.
2. Подключение бустера с кислотным раствором к контурам аппарата.
3. Запуск циркуляции реагента. Рекомендуется использовать реверсивный режим (периодическое изменение направления потока) для равномерного разрушения накипи со всех сторон.
4. Контроль кислотности (pH). По мере растворения солей кислота нейтрализуется, поэтому важно замерять уровень pH и при необходимости добавлять концентрат.

Алгоритм контроля завершения реакции: процесс считается оконченным, когда в баке бустера прекращается выделение пузырьков газа (свидетельство окончания химической реакции), а показатель pH раствора стабилизируется на одном уровне.

Особенности химической очистки теплообменников

При проведении сервисных работ часто упускаются из виду критически важные нюансы, касающиеся охраны труда и финальной обработки металла. Этот раздел закрывает технический цикл, отвечая за предотвращение вторичной коррозии после запуска системы.

Требования безопасности при работе с реагентами

Химические концентраты агрессивны, поэтому правила обращения с ними должны соблюдаться неукоснительно. Обязательный перечень СИЗ включает:

• Защитные очки или лицевой щиток;
• Плотные кислотостойкие перчатки;
• Прорезиненный фартук;
• Респиратор (при работе в слабопроветриваемых помещениях).

Рабочая зона должна быть оборудована эффективной вентиляцией. Также под рукой всегда должны находиться средства экстренной нейтрализации проливов (например, большое количество щелочного раствора или обычной пищевой соды).

Нейтрализация остатков кислоты и промывка системы

После завершения кислотной циркуляции и слива отработки, теплообменник промывается проточной водой. Но этого недостаточно. Обязательным шагом является пассивация пластин — прогон через систему слабого щелочного раствора. Вывод здесь однозначен: без нейтрализации микроскопические остатки кислоты сохранятся в порах металла и на прокладках. После запуска они продолжат разрушать теплообменник изнутри, сводя на нет всю практическую пользу от проведенного обслуживания.

Профессиональное обслуживание и профилактика

Завершая техническую инструкцию, важно перевести фокус с разовых «спасательных» мероприятий на системный подход к эксплуатации. Долговечность оборудования обеспечивается грамотной профилактикой.

Разборный пластинчатый теплообменник ЕТ-002, Теплосила

0 ₽

Теплообменник пластинчатый разборный ЕТ-002-2056990 Теплосила

68 812 ₽

Прокладка EPDM S04A (пр. класс 48A2169806), Ридан (ст. 005U1240) 089N2823

0 ₽

Преимущества своевременного сервиса

Резюмируя выгоды регулярного обслуживания, можно выделить главные аспекты: сохранение официальной гарантии завода-изготовителя, стабильность рабочих и гидравлических режимов, а также многократное продление срока жизни эластомерных уплотнений. Сухие цифры подтверждают эффективность подхода: чистый теплообменник без слоя накипи потребляет на 15-20% меньше энергии для передачи заданного объема тепла по сравнению с загрязненным аналогом.

Рекомендации по эксплуатации для предотвращения отложений

Чтобы минимизировать частоту капитальных промывок в будущем, внедрите следующие правила эксплуатации:

• Обеспечьте надлежащую водоподготовку (умягчение, деаэрация теплоносителя);
• В обязательном порядке установите перед подающими патрубками теплообменника фильтры-грязевики или магнитные шламоуловители;
• Контролируйте температурные графики автоматики, не допуская резких перегревов, которые многократно ускоряют выпадение солей жесткости.

Покидая эту статью, важно закрепить понимание: превентивный контроль параметров теплоносителя и плановый сервис — это самый надежный способ защиты ваших инвестиций в инженерную инфраструктуру.
