Цель данного материала — предоставить инженерам, проектировщикам и техническим специалистам исчерпывающее руководство по визуальной и технической структуре пластинчатых теплообменников (ПТО). От понимания внутреннего устройства аппарата в разрезе до уверенного чтения специализированных схем в проектной документации — эта статья поможет сформировать целостное представление о том, как графическая абстракция воплощается в работающую инженерную систему.

Устройство и конструктивные особенности пластинчатых теплообменников

Пластинчатый теплообменник представляет собой компактный и высокоэффективный агрегат, в котором процесс теплопередачи осуществляется через тонкие гофрированные пластины. Конструкция устроена таким образом, чтобы обеспечить максимальную площадь соприкосновения рабочих сред при минимальных габаритах. Понимание взаимосвязи между компоновкой деталей — рамой, направляющими, стяжными элементами и самим пакетом пластин — позволяет оценить, почему именно такой тип конструкции гарантирует высокий коэффициент теплопередачи и как это отражается на детализированных сборочных чертежах.

Разборный пластинчатый теплообменник ЕТ-002, Теплосила

0 ₽

Теплообменник пластинчатый разборный ЕТ-002-2056990 Теплосила

68 812 ₽

Прокладка EPDM S04A (пр. класс 48A2169806), Ридан (ст. 005U1240) 089N2823

0 ₽

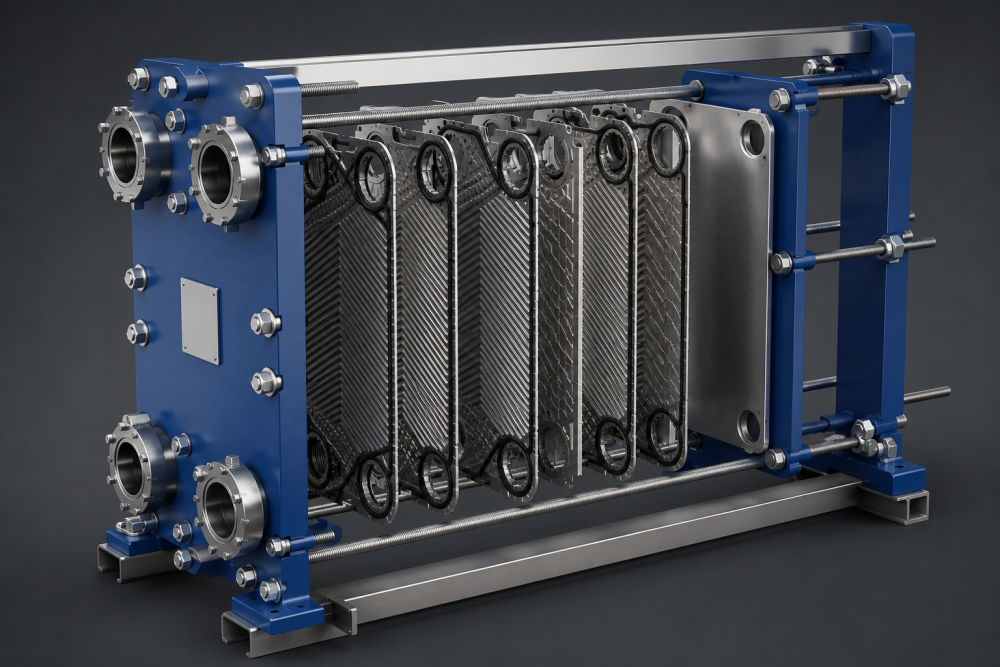

Пластинчатый теплообменник в разрезе: основные элементы

Визуализация внутреннего пространства разборного ПТО наглядно демонстрирует принцип разделения контуров. В основе лежит пакет гофрированных металлических пластин, между которыми зафиксированы резиновые уплотнения (прокладки). Эти уплотнения чередуются таким образом, чтобы направлять греющую и нагреваемую среды в строго изолированные каналы. Весь этот пакет зажимается между неподвижной (передней) и подвижной (задней) прижимными плитами, которые перемещаются по верхней и нижней направляющим. Плотное прилегание элементов исключает смешивание сред и гарантирует герметичность корпуса.

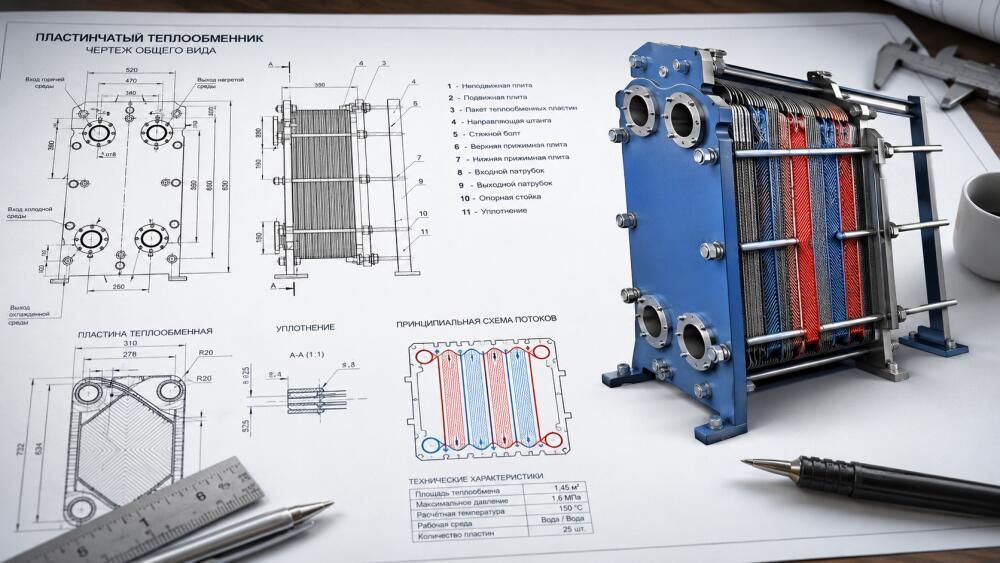

Детальный чертеж конструкции и спецификация узлов

При изучении чертежей ПТО важно уметь соотносить графическое изображение с реальной спецификацией. На стандартном сборочном чертеже, выполненном по нормам ГОСТ/ISO, каждый элемент пронумерован и вынесен в ведомость. Ключевые узлы включают в себя:

• Стяжные шпильки (шпильки с гайками) — обеспечивают необходимое усилие для сжатия пакета пластин.
• Неподвижная плита — служит основанием с выведенными патрубками (штуцерами) для подключения трубопроводов.
• Направляющие (верхняя и нижняя балки) — удерживают пластины в правильном положении, предотвращая перекосы.
• Опорная стойка — фиксирует направляющие с противоположной от неподвижной плиты стороны.

Умение читать эти узлы позволяет инженеру быстро заказывать нужные комплектующие для ТО и ремонта.

Принципиальная схема движения теплоносителей

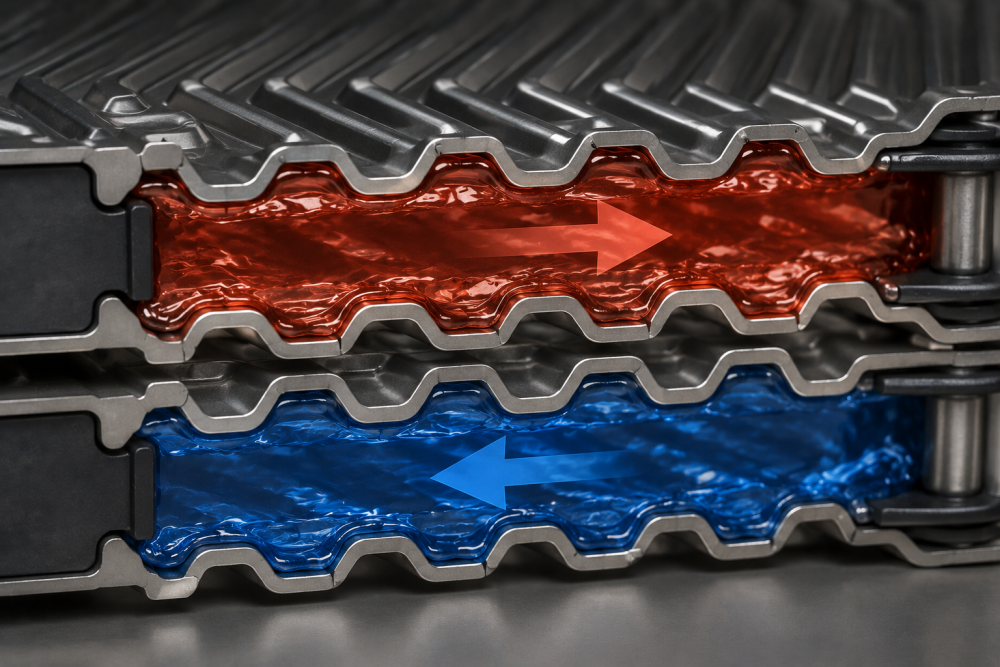

Принципиальная гидравлическая схема объясняет динамику процессов, протекающих внутри статического корпуса. Чаще всего в ПТО реализуется принцип противотока — когда горячий и холодный теплоносители движутся навстречу друг другу. Это обеспечивает максимальный температурный напор. В зависимости от задачи, схемы могут быть одноходовыми (все патрубки на неподвижной плите, потоки делают один проход) или многоходовыми (потоки меняют направление несколько раз, патрубки могут располагаться на обеих плитах).

Графическое изображение теплообменников в документации

Чтобы физическое устройство аппарата корректно интегрировалось в проект, его необходимо правильно отобразить на бумаге. Инженерные чертежи, технологические схемы (P&ID) и планы тепловых сетей используют высокую степень абстракции. Задача проектировщика — узнать аппарат среди множества линий и символов, правильно идентифицировать его контуры и точки подключения.

Условное обозначение пластинчатого теплообменника на схемах

Согласно действующим стандартам (в частности, ГОСТ 21.404-85), теплообменники на схемах автоматизации и технологических планах отображаются в виде унифицированных графических символов. Конструктивные детали здесь опускаются. ПТО чаще всего обозначается прямоугольником с внутренними диагональными линиями или зигзагами, символизирующими пластины, а также стрелками, указывающими направление входящих и выходящих потоков. Геометрия значка лаконична и нацелена исключительно на понимание функциональной роли аппарата в цепи.

Расшифровка маркировок и графических символов

Рядом с графическим символом теплообменника на схеме всегда располагается буквенно-цифровая маркировка. В ней зашифрованы ключевые характеристики. Например, буквы могут указывать на тип (разборный, паяный, сварной), а цифры — на диаметр портов (ДУ), количество пластин, расчетное давление или толщину металла. Понимание индексов позволяет монтажнику или инженеру эксплуатации провести мгновенную идентификацию параметров ПТО, не обращаясь каждый раз к многостраничной пояснительной записке.

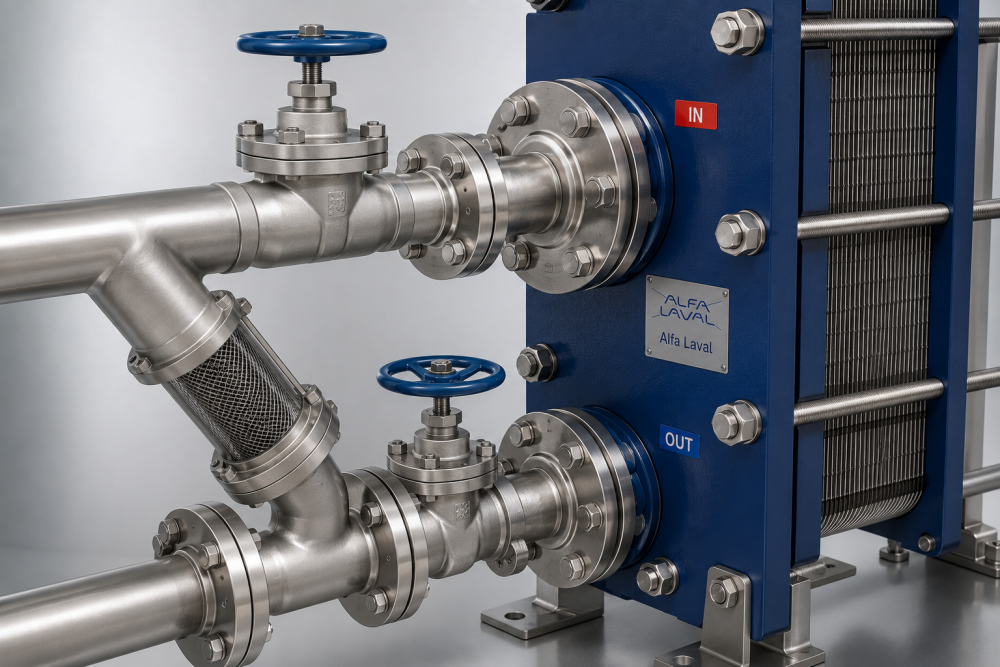

Примеры применения и типовые схемы подключения

Теоретические обозначения обретают смысл только при практическом внедрении в инженерные системы. Теплообменники являются "сердцем" тепловых пунктов (ИТП/ЦТП), систем холодоснабжения и технологических линий. Способ интеграции ПТО в обвязку напрямую зависит от задач конкретного узла.

Схема пластинчатый теплообменник ГВС в системе отопления

Один из самых частых кейсов — подключение ПТО для нужд горячего водоснабжения. Здесь применяются две основные схемы: одноступенчатая (параллельная) и двухступенчатая (смешанная или последовательная).

• При одноступенчатой схеме теплообменник ГВС подключается параллельно системе отопления. Это простое решение, требующее высоких расходов теплоносителя.
• При двухступенчатой схеме вода для ГВС предварительно подогревается обратным теплоносителем из системы отопления (первая ступень), а затем догревается подающим (вторая ступень). Это требует сложной обвязки, но кардинально повышает энергоэффективность. Понимание точек входа и выхода в обоих случаях критично для правильного монтажа.

Рисунки и визуализация процесса теплообмена

Для глубокого понимания эффективности разных схем подключения часто применяется инфографика с распределением температурных градиентов. На таких рисунках видно, как температура горячей среды падает от входа к выходу, отдавая энергию, а температура холодной среды — пропорционально растет. Анализ этих графиков и изотерм показывает, как выбор правильной схемы подключения и соблюдение противотока максимизируют итоговый коэффициент полезного действия всей системы.

Техническая документация и правила чтения чертежей

Работа с пластинчатыми теплообменниками невозможна без грамотной документации. Официальные паспорта, руководства по эксплуатации и монтажные чертежи подчиняются строгим правилам оформления. Знание этих правил — гарантия того, что аппарат будет собран, установлен и запущен без фатальных ошибок.

Требования к оформлению графических материалов

Технические чертежи ПТО должны соответствовать нормам ЕСКД, СНиП и профильным ГОСТам. Базовый чек-лист проверки чертежа включает:

• Соблюдение масштабов и типов линий (сплошные основные, осевые, выносные).
• Наличие обязательных видов (вид спереди, сверху) и необходимых разрезов.
• Корректное заполнение основной надписи (штампа) с указанием разработчика, материала и массы изделия.
• Точное указание габаритных и присоединительных размеров с допусками.

Как правильно интерпретировать чертеж теплообменного аппарата

Анализ сложного монтажного чертежа ПТО строится по четкому алгоритму. Сначала изучаются габаритные размеры (максимальная длина, ширина, высота), чтобы убедиться, что агрегат поместится на фундаменте. Затем проверяются привязки к осям и расположение крепежных отверстий в лапах стойки. Наконец, особое внимание уделяется штуцерам: сверяются их диаметры (DN), стандарты фланцев (PN), расположение на плите (по схеме S1, S2, S3, S4) и их назначение. Строгое следование этому алгоритму дает специалисту уверенность в безошибочной интеграции теплообменника в любую сеть.
